Gratis verzending bij bestellingen boven € 100

SKU: TBSG10

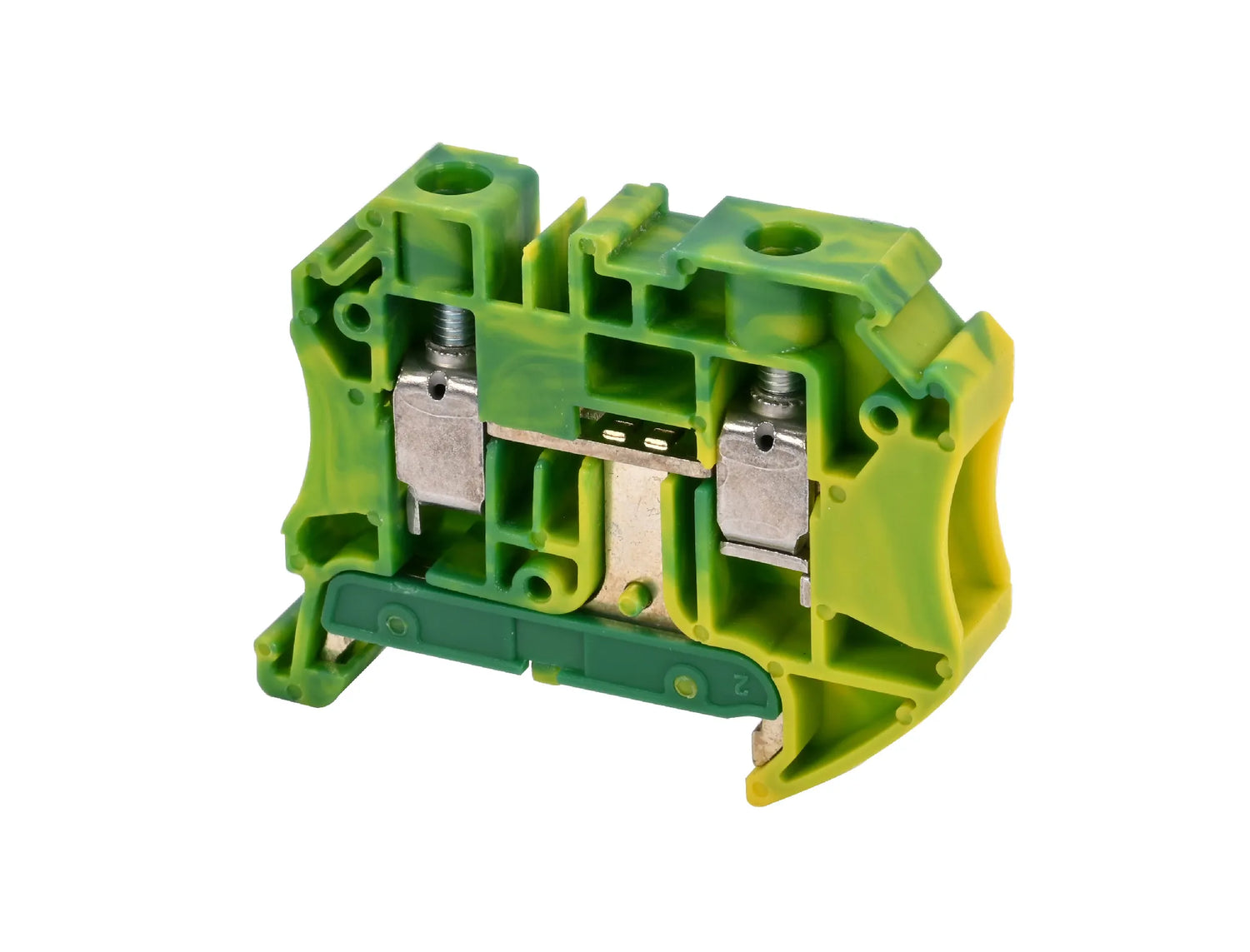

TBSG10 MODULAIRE SCHROEFKLEMMEN

€ 119,18

Exclusief belasting

Verzending berekend bij het afrekenen.

Pakket

50 stuks (€ 2,3836 / Stuk)

Productvarianten

Gegevensblad: Download

Technische informatie

aantal aansluitingen: 2,00
aantal niveaus: 1,00
Kleur: geel en groen
Toepassingsgebied:
◦ Laadstations
◦ Elektrische en automatiseringsapparatuur
◦ Elektrische kasten
◦ OEM-
◦ Fotovoltaïsch
◦ Windturbines
◦ Windturbines
◦ Elektrische systemen
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Maximale bedrijfstemperatuur: 130,00 °C
Minimale bedrijfstemperatuur: -60,00 °C
Striplengte van de kabel: 10,00 mm
Materiaal van het lichaam geleider: CRCA
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ technische gegevens
breedte: 10,00 mm
Aanhaalmoment: 1,20 Nm
lengte: 58,90 mm
hoogte: 45,50 mm
Type aanscherping: indirect
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polyamide PA6.6
Opslagtemperatuur: -20,00 ÷ 65,00 °C
Spoed schroef: M4
aantal aansluitingen per niveau: 2,00
bevestigingsklemmen:
◦ ECL1
◦ ECL2
interne cilindrische kaliber: A6/B6
plaatje: MG-CPM-01 / 41090N
kortsluitingstest doorsnede geleider: 10,00 mm²
korte-duurstroom: 1,20 kA
bruggen:
◦ SL10-2
◦ SL10-3
◦ SL10-4
◦ SL10-5
technologie kabelafsluiting: schroef
eindafdekking: EC2.5-10
type bevestiging (DIN-rail):
◦ TS 35/7.5
◦ TS 35/15
overspanningscategorie: III
buigtest (geslaagd): 🗹 Ja
weerstand tegen verwijdering vanaf DIN-rail: 5,00 N
ingestelde waarde houdspanning bij netfrequentie: 2,20 kV
open zijde: 🗹 Ja
rotatiesnelheid van buigtest: 9,00 r/min
maximale vereisten voor spanningsval: 6,40 mV
toeren buigtest: 135,00
hoogte met NS 35/7,5: 45,90 mm
specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
deel/gewicht van de geleider voor buigtest:
◦ 0.2 mm²/0.2 kg
◦ 10 mm²/2 kg
◦ 16 mm²/2.9 kg
hoogte met NS 35/15: 53,40 mm
trektest (geslaagd): 🗹 Ja

DIN-RAIL KLEMMENBLOK VOOR AARDINGSNETWERKEN, SCHROEVEN, DOORSNEDE 10MM2

TBSG10 prod-dx

TBSG10 MODULAIRE SCHROEFKLEMMEN

€ 119,18

Pakket

50 stuks (€ 2,3836 / Stuk)

DIN-RAIL KLEMMENBLOK VOOR AARDINGSNETWERKEN, SCHROEVEN, DOORSNEDE 10MM2

Gewicht

1261 g

Technische informatie

aantal aansluitingen: 2,00
aantal niveaus: 1,00
Kleur: geel en groen
Toepassingsgebied:
◦ Laadstations
◦ Elektrische en automatiseringsapparatuur
◦ Elektrische kasten
◦ OEM-
◦ Fotovoltaïsch
◦ Windturbines
◦ Windturbines
◦ Elektrische systemen
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Maximale bedrijfstemperatuur: 130,00 °C
Minimale bedrijfstemperatuur: -60,00 °C
Striplengte van de kabel: 10,00 mm
Materiaal van het lichaam geleider: CRCA
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ technische gegevens
breedte: 10,00 mm
Aanhaalmoment: 1,20 Nm
lengte: 58,90 mm
hoogte: 45,50 mm
Type aanscherping: indirect
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polyamide PA6.6
Opslagtemperatuur: -20,00 ÷ 65,00 °C
Spoed schroef: M4
aantal aansluitingen per niveau: 2,00
bevestigingsklemmen:
◦ ECL1
◦ ECL2
interne cilindrische kaliber: A6/B6
plaatje: MG-CPM-01 / 41090N
kortsluitingstest doorsnede geleider: 10,00 mm²
korte-duurstroom: 1,20 kA
bruggen:
◦ SL10-2
◦ SL10-3
◦ SL10-4
◦ SL10-5
technologie kabelafsluiting: schroef
eindafdekking: EC2.5-10
type bevestiging (DIN-rail):
◦ TS 35/7.5
◦ TS 35/15
overspanningscategorie: III
buigtest (geslaagd): 🗹 Ja
weerstand tegen verwijdering vanaf DIN-rail: 5,00 N
ingestelde waarde houdspanning bij netfrequentie: 2,20 kV
open zijde: 🗹 Ja
rotatiesnelheid van buigtest: 9,00 r/min
maximale vereisten voor spanningsval: 6,40 mV
toeren buigtest: 135,00
hoogte met NS 35/7,5: 45,90 mm
specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
deel/gewicht van de geleider voor buigtest:
◦ 0.2 mm²/0.2 kg
◦ 10 mm²/2 kg
◦ 16 mm²/2.9 kg
hoogte met NS 35/15: 53,40 mm
trektest (geslaagd): 🗹 Ja
