UL (cULus)
SKU: HR120-14N

HR120-14N Oogslang

€ 44,94

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • UL-norm: 486A-486B
  • Bereik kabeldoorsnede: 120,00 mm²
  • Toepassingsgebied:
    ◦ Elektrische kasten
    ◦ Kabelbundel
    ◦ Laadstations
    ◦ Rail vehicle manufacturers
    ◦ Power generation, transmission and distribution
    ◦ Installation of electrical systems
    ◦ Electrical Machine Manufacturers
    ◦ Solar energy
    ◦ Wind energy
    ◦ Telecommunications and Data Centers
    ◦ 35 → Automation machine builders
  • Gebruiksomstandigheden: statisch, buiten
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 150,00 °C
  • Minimale bedrijfstemperatuur: -50,00 °C
  • Striplengte van de kabel: 29,00 mm
  • Materiaal van het lichaam geleider: Elektrolytisch koper met zuiverheid hoger dan 99.95%
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ doorsnede geleider
    ◦ diameter schroef
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling: 3,00 µm
  • Oppervlaktebehandeling: vertinnen
  • Gloeien: 🗹 Ja
  • Type: vrijgezel
  • Aanhaalmoment:
    ◦ 8.8 GRADE SCREW → 70,00 Nm
    ◦ HIGH CONDUCTIVITY SCREW → 65,00 Nm
  • Type inwendig oppervlak van de bus: glad
  • Binnendiameter van de bus: 15,00 mm
  • Lengte van de bus: 25,50 mm
  • Totale lengte: 69,00 mm
  • Hoogte flap: 4,50 mm
  • Afstand tussen midden gat flap en buitenzijde bus: 52,00 mm
  • Breedte van de flap: 28,00 mm
  • Afstand tussen midden gat flap en overgangspunt: 15,00 mm
  • Aantal gaten op de flap: 1,00
  • Diameter van het oog: 15,00 mm
  • Afstand tussen midden gat flap en buitenzijde oog: 15,00 mm
  • straal afknippen omslag: 25,00
  • Type bus: gesloten
  • Buitendiameter bus: 19,50 mm
  • Spoed schroef: M14
  • Maximale bedrijfsspanning: 36,00 kV

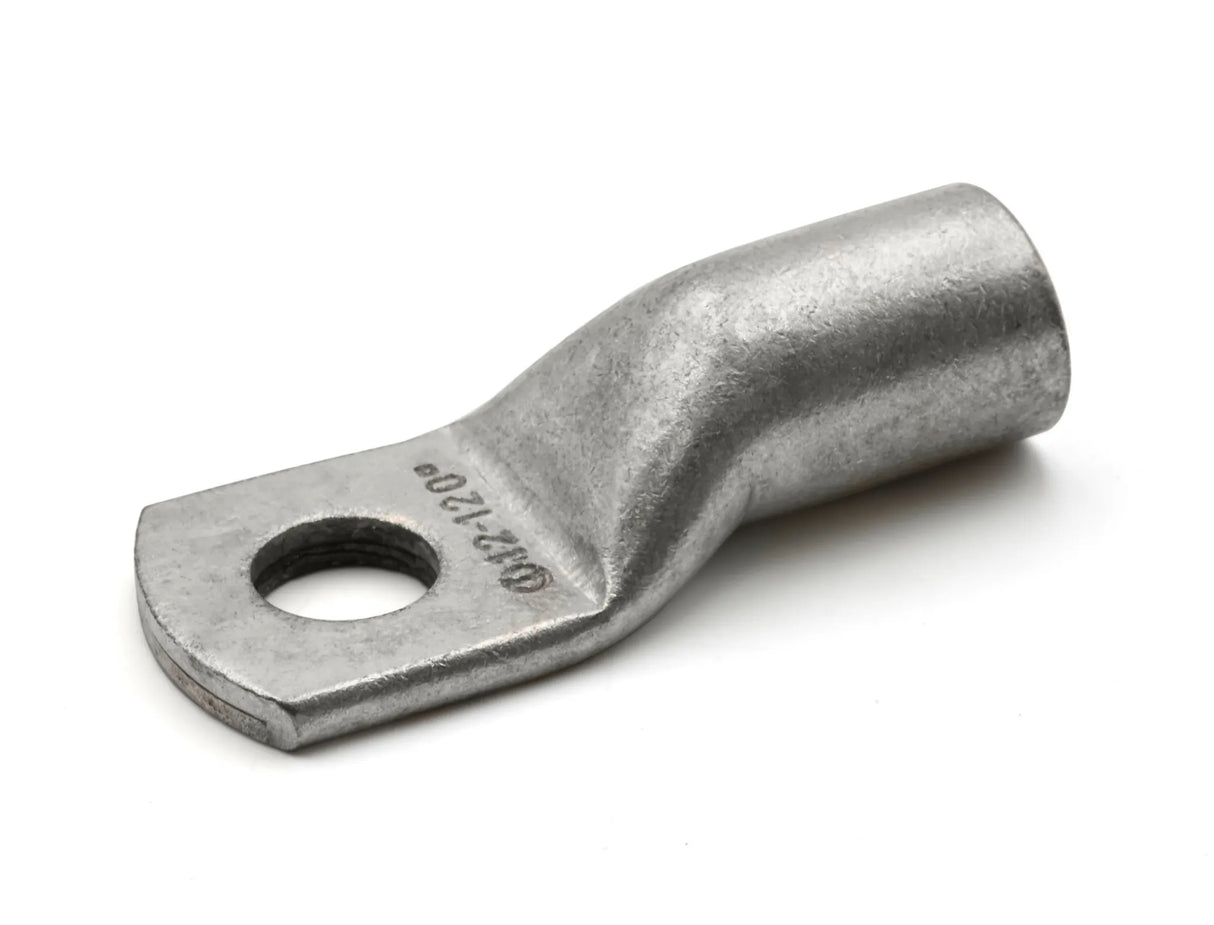

Oogkabelschoen, voor koperen geleiders, M14, doorsnede 120 mm²

Onze collecties

HR120-14N prod-sx

HR120-14N Oogslang

€ 44,94

Pakket

  • 10 stuks (€ 4,4940 / Stuk)
Oogkabelschoen, voor koperen geleiders, M14, doorsnede 120 mm²

Certifications

UL (cULus)

Gewicht

63 g

Technische informatie

  • UL-norm: 486A-486B
  • Bereik kabeldoorsnede: 120,00 mm²
  • Toepassingsgebied:
    ◦ Elektrische kasten
    ◦ Kabelbundel
    ◦ Laadstations
    ◦ Rail vehicle manufacturers
    ◦ Power generation, transmission and distribution
    ◦ Installation of electrical systems
    ◦ Electrical Machine Manufacturers
    ◦ Solar energy
    ◦ Wind energy
    ◦ Telecommunications and Data Centers
    ◦ 35 → Automation machine builders
  • Gebruiksomstandigheden: statisch, buiten
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 150,00 °C
  • Minimale bedrijfstemperatuur: -50,00 °C
  • Striplengte van de kabel: 29,00 mm
  • Materiaal van het lichaam geleider: Elektrolytisch koper met zuiverheid hoger dan 99.95%
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ doorsnede geleider
    ◦ diameter schroef
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling: 3,00 µm
  • Oppervlaktebehandeling: vertinnen
  • Gloeien: 🗹 Ja
  • Type: vrijgezel
  • Aanhaalmoment:
    ◦ 8.8 GRADE SCREW → 70,00 Nm
    ◦ HIGH CONDUCTIVITY SCREW → 65,00 Nm
  • Type inwendig oppervlak van de bus: glad
  • Binnendiameter van de bus: 15,00 mm
  • Lengte van de bus: 25,50 mm
  • Totale lengte: 69,00 mm
  • Hoogte flap: 4,50 mm
  • Afstand tussen midden gat flap en buitenzijde bus: 52,00 mm
  • Breedte van de flap: 28,00 mm
  • Afstand tussen midden gat flap en overgangspunt: 15,00 mm
  • Aantal gaten op de flap: 1,00
  • Diameter van het oog: 15,00 mm
  • Afstand tussen midden gat flap en buitenzijde oog: 15,00 mm
  • straal afknippen omslag: 25,00
  • Type bus: gesloten
  • Buitendiameter bus: 19,50 mm
  • Spoed schroef: M14
  • Maximale bedrijfsspanning: 36,00 kV
