UL (cULus)
SKU: A30B-M8/19

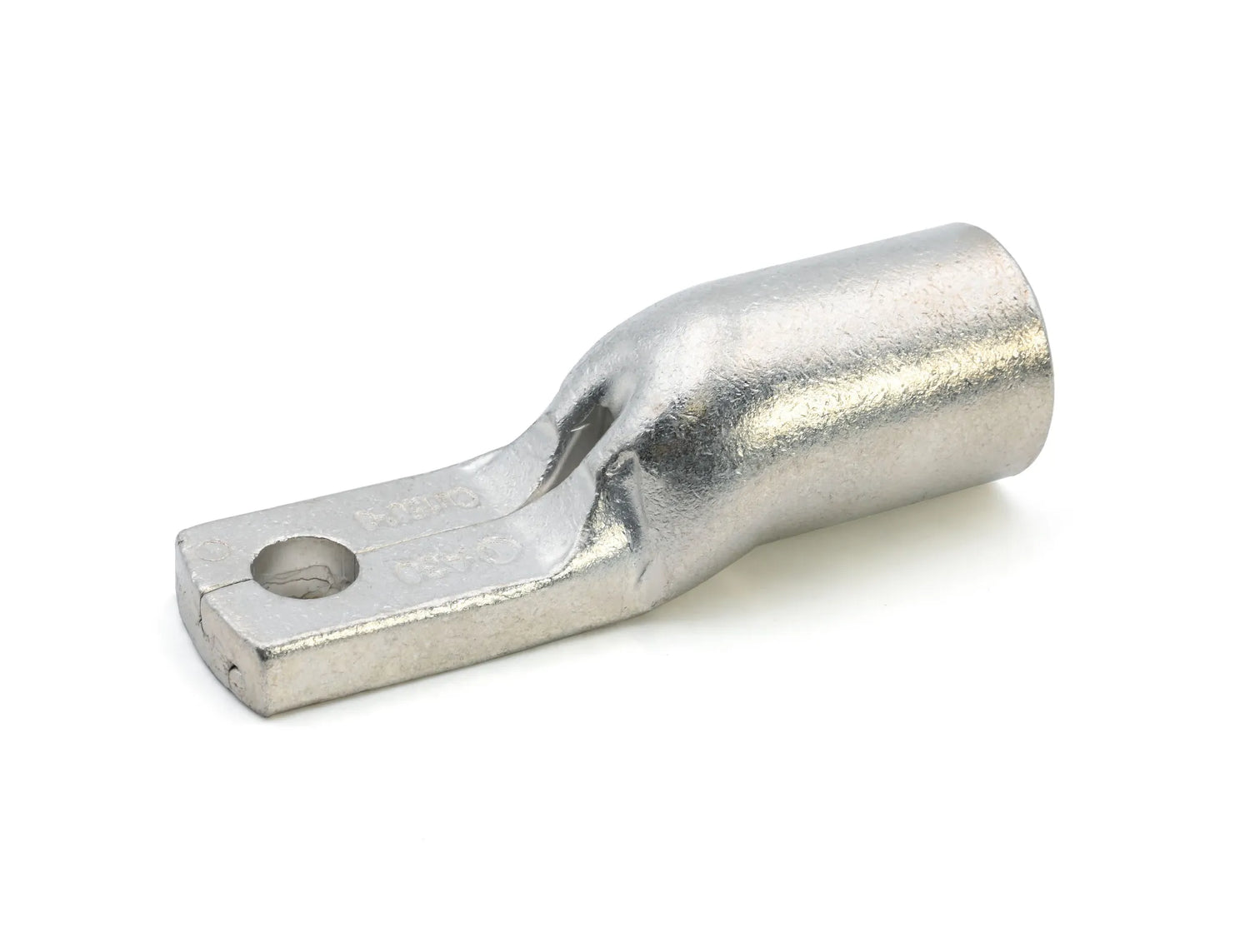

A30B-M8/19 Oogoog met ingeperkte aansluiting

€ 275,75

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • UL-norm: 486A-486B
  • Bereik kabeldoorsnede:
    ◦ FLEXIBLE 120,00 ÷ 150,00 mm²
    ◦ LOW STRANDED → 150,00 mm²
  • Toepassingsgebied:
    ◦ Elektrische kasten
    ◦ Laadstations
    ◦ Rail vehicle manufacturers
    ◦ Solar energy
    ◦ Wind energy
    ◦ 35 → Automation machine builders
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 150,00 °C
  • Minimale bedrijfstemperatuur: -50,00 °C
  • Striplengte van de kabel: 32,00 mm
  • Materiaal van het lichaam geleider: Elektrolytisch koper met zuiverheid hoger dan 99.95%
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ doorsnede en soort geleider
    ◦ diameter schroef
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling: 3,00 µm
  • Oppervlaktebehandeling: vertinnen
  • Gloeien: 🗹 Ja
  • Type: vrijgezel
  • Aanhaalmoment:
    ◦ 8.8 GRADE SCREW → 20,00 Nm
    ◦ HIGH CONDUCTIVITY SCREW → 10,00 Nm
  • Type inwendig oppervlak van de bus: glad
  • Binnendiameter van de bus: 16,70 mm
  • Lengte van de bus: 28,50 mm
  • Totale lengte: 70,00 mm
  • Hoogte flap: 6,50 mm
  • Afstand tussen midden gat flap en buitenzijde bus: 61,00 mm
  • Breedte van de flap: 19,00 mm
  • Afstand tussen midden gat flap en overgangspunt: 18,00 mm
  • Bevestiging inhoud: 🗹 Ja
  • Aantal gaten op de flap: 1,00
  • Diameter van het oog: 8,40 mm
  • Afstand tussen midden gat flap en buitenzijde oog: 9,00 mm
  • straal afknippen omslag: 30,00
  • Type bus: gesloten
  • Buitendiameter bus: 21,50 mm
  • Spoed schroef: M8
  • Maximale bedrijfsspanning: 36,00 kV

Oogkabelschoen met vaste koppeling, voor koperen geleiders, zonder inspectiegat, voor laagspanningsschakelaars, M8 B=19 mm doorsnede 150 mm²
