UL (cULus)
SKU: A24B-M10/19

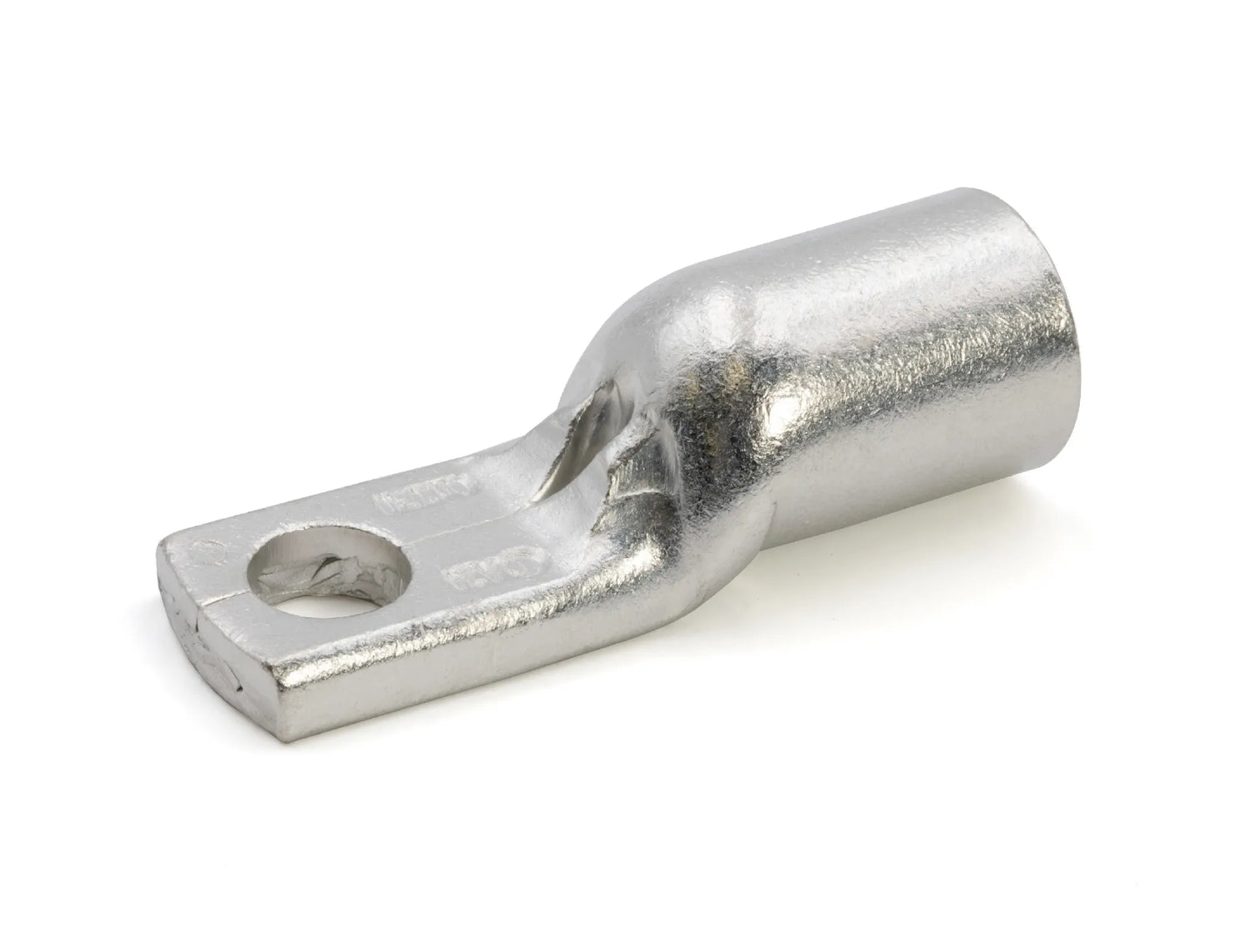

A24B-M10/19 Oogoog met ingeperkte aansluiting

€ 205,83

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • UL-norm: 486A-486B
  • Bereik kabeldoorsnede:
    ◦ FLEXIBLE 59,00 ÷ 120,00 mm²
    ◦ LOW STRANDED → 120,00 mm²
  • Toepassingsgebied:
    ◦ Elektrische kasten
    ◦ Laadstations
    ◦ Rail vehicle manufacturers
    ◦ Solar energy
    ◦ Wind energy
    ◦ 35 → Automation machine builders
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 150,00 °C
  • Minimale bedrijfstemperatuur: -50,00 °C
  • Striplengte van de kabel: 27,00 mm
  • Materiaal van het lichaam geleider: Elektrolytisch koper met zuiverheid hoger dan 99.95%
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ doorsnede en soort geleider
    ◦ diameter schroef
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling: 3,00 µm
  • Oppervlaktebehandeling: vertinnen
  • Gloeien: 🗹 Ja
  • Type: vrijgezel
  • Aanhaalmoment:
    ◦ 8.8 GRADE SCREW → 35,00 Nm
    ◦ HIGH CONDUCTIVITY SCREW → 20,00 Nm
  • Type inwendig oppervlak van de bus: glad
  • Binnendiameter van de bus: 15,20 mm
  • Lengte van de bus: 24,50 mm
  • Totale lengte: 60,00 mm
  • Hoogte flap: 5,50 mm
  • Afstand tussen midden gat flap en buitenzijde bus: 51,00 mm
  • Breedte van de flap: 19,00 mm
  • Afstand tussen midden gat flap en overgangspunt: 14,00 mm
  • Bevestiging inhoud: 🗹 Ja
  • Aantal gaten op de flap: 1,00
  • Diameter van het oog: 10,50 mm
  • Afstand tussen midden gat flap en buitenzijde oog: 9,00 mm
  • straal afknippen omslag: 30,00
  • Type bus: gesloten
  • Buitendiameter bus: 19,60 mm
  • Spoed schroef: M10
  • Maximale bedrijfsspanning: 36,00 kV

Oogkabelschoen met vaste koppeling, voor koperen geleiders, zonder inspectiegat, voor laagspanningsschakelaars, M10 B=19 mm doorsnede 120 mm²
