CE LR RINA UKCA UL (cURus)
SKU: TBSG10

TBSG10 Modulaire schroefklemmen

€ 125,14

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • test kortsluitstabiliteit (geslaagd): 🗹 Ja
  • doorsnede geleider/ingestelde waarde kracht voor trektest:
    ◦ 0.2 mm²/10 N
    ◦ 10 mm²/90 N
    ◦ 16 mm²/100 N
  • hechtingstest op ondergrond (geslaagd): 🗹 Ja
  • test spanningsval (geslaagd): 🗹 Ja
  • Zelfdovingsklasse volgens UL 94: V2
  • setpoint van de overspanningstest: 8,00 kV
  • dichtheidstest bij spanning netfrequentie (geslaagd): 🗹 Ja
  • test oppervlakte-ontvlambaarheid (geslaagd): 🗹 Ja
  • Conductor section flexible (same cross-section, twin ferrule, plastic sleeve): 0,50 ÷ 6,00 mm²
  • doorsnede flexibele geleider (dezelfde doorsnede, dubbele kabelschoen, eindhuls): 0,50 ÷ 6,00 mm²
  • standaard CSA: C22.2 NO 158
  • thermische test (geslaagd): 🗹 Ja
  • doorsnede flexibele geleider: 0,50 ÷ 10,00 mm²
  • doorsnede flexibele geleider (eindhuls): 0,50 ÷ 16,00 mm²
  • doorsnede flexibele geleider (voorgeïsoleerde kabelschoen): 0,20 ÷ 10,00 mm²
  • doorsnede flexibele geleider (twee geleiders met dezelfde doorsnede): 0,50 ÷ 6,00 mm²
  • test mechanische stabiliteit van het eindpunt (geslaagd): 🗹 Ja
  • doorsnede starre geleider: 0,50 ÷ 16,00 mm²
  • UL-norm: 1059
  • CEI EN 61373: 1B
  • test temperatuurverhoging (geslaagd): 🗹 Ja
  • doorsnede starre geleider (twee geleiders met dezelfde doorsnede): 0,50 ÷ 4,00 mm²
  • overspanningstest (geslaagd): 🗹 Ja
  • aantal aansluitingen: 2,00
  • aantal niveaus: 1,00
  • Kleur: geel en groen
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel: 10,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 10,00 mm
  • Aanhaalmoment: 1,20 Nm
  • lengte: 58,90 mm
  • hoogte: 45,50 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M4
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A6/B6
  • plaatje: MG-CPM-01 / 41090N
  • kortsluitingstest doorsnede geleider: 10,00 mm²
  • korte-duurstroom: 1,20 kA
  • bruggen:
    ◦ SL10-2
    ◦ SL10-3
    ◦ SL10-4
    ◦ SL10-5
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC2.5-10
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
  • overspanningscategorie: III
  • buigtest (geslaagd): 🗹 Ja
  • weerstand tegen verwijdering vanaf DIN-rail: 5,00 N
  • ingestelde waarde houdspanning bij netfrequentie: 2,20 kV
  • open zijde: 🗹 Ja
  • rotatiesnelheid van buigtest: 9,00 r/min
  • maximale vereisten voor spanningsval: 6,40 mV
  • toeren buigtest: 135,00
  • hoogte met NS 35/7,5: 45,90 mm
  • specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
  • toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
  • deel/gewicht van de geleider voor buigtest:
    ◦ 0.2 mm²/0.2 kg
    ◦ 10 mm²/2 kg
    ◦ 16 mm²/2.9 kg
  • hoogte met NS 35/15: 53,40 mm
  • trektest (geslaagd): 🗹 Ja

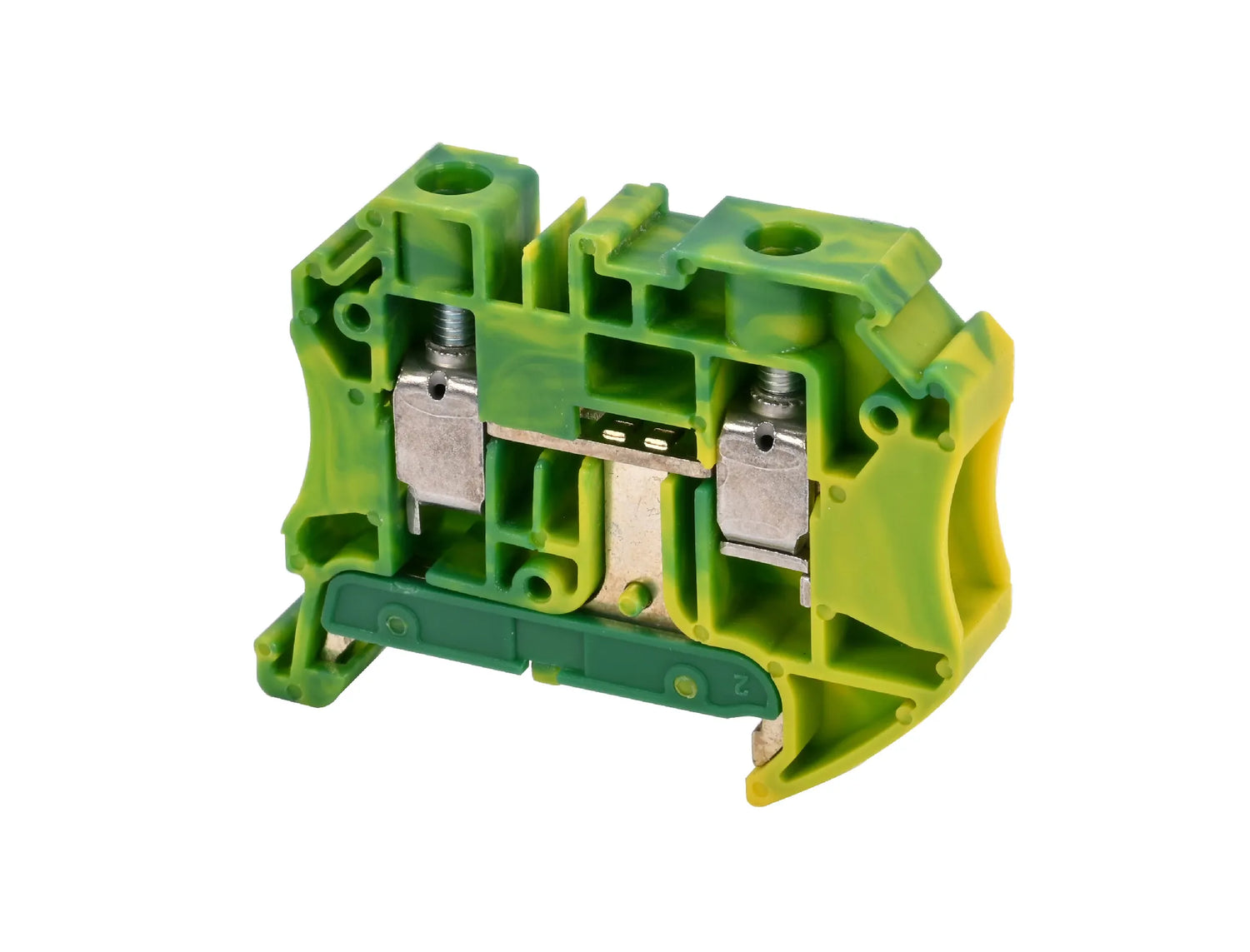

Din-rail klemmenblok voor aardingsnetwerken, schroeven, doorsnede 10 mm²
