SKU: DB160-11/4

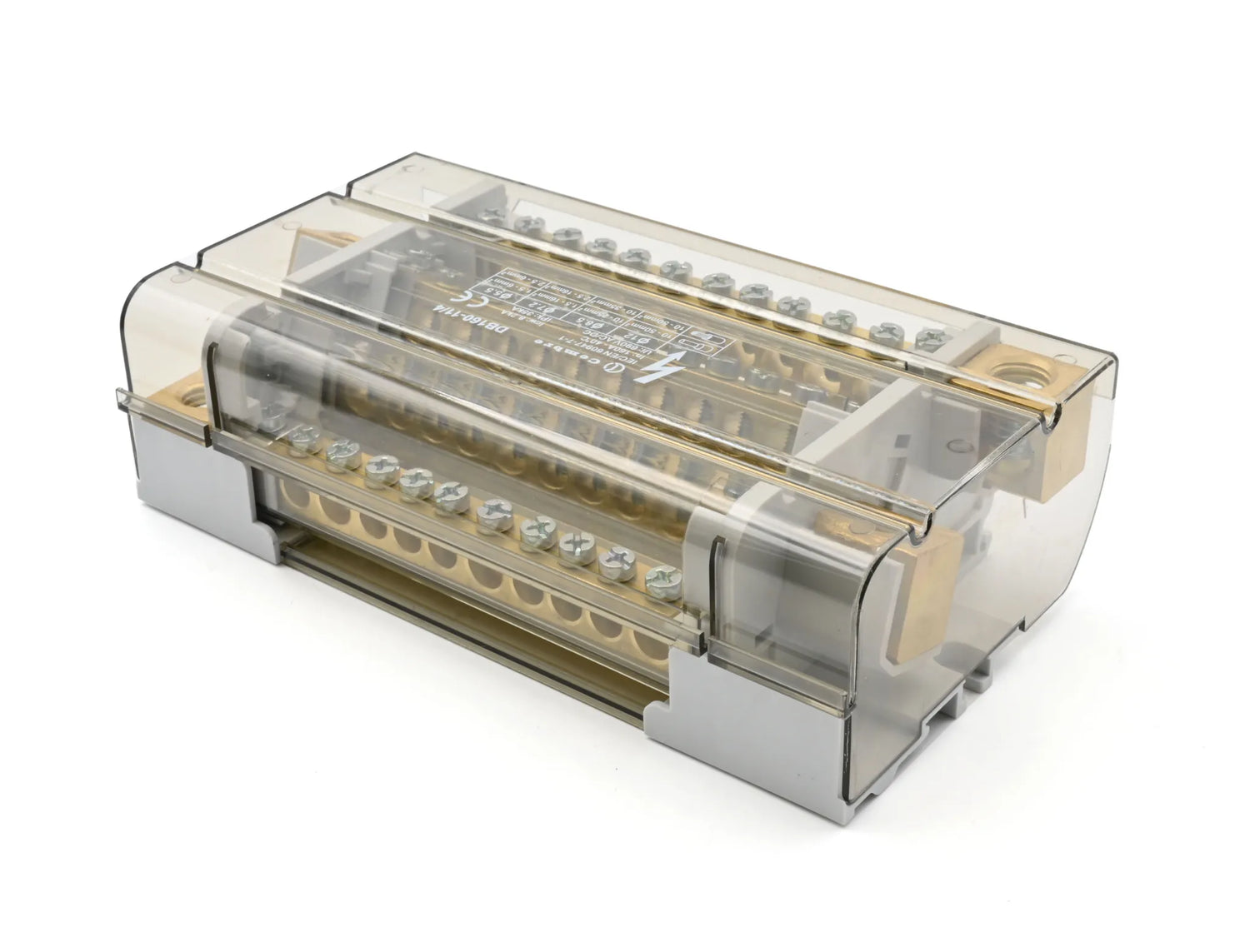

DB160-11/4 TETRAPOLAIRE VERDELER DBLOCK SERIE

€ 41,56

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • Bedrijfsstroom: 160,00 A
  • Aantal takken: 11,00
  • Verbindingscapaciteit ingang: 1x10÷50 mm² R/F
  • Aantal polen: 4,00
  • Toepassingsgebied:
    ◦ Elektrische kasten
    ◦ Kabelbundel
    ◦ Elektrische systemen
    ◦ Verlichtingstechnologie
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Laadstations
    ◦ 10 → Elektronische producten
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Halogeenvrij: 🗹 Ja
  • Materiaal van het lichaam geleider: messing
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
  • Type aanscherping: direct
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -30,00 ÷ 55,00 °C
  • Bevestiging voor DIN-rail: 🗹 Ja
  • Breedte: 50,00 mm
  • Lengte: 175,00 mm
  • Hoogte: 90,00 mm
  • Materiaal van het aanscherpelement: Verzinkt staal
  • Koppel van het aanhaalmoment:
    ◦ 1.5÷16 mm² F → 3,00 Nm
    ◦ 1.5÷6 mm² F → 3,00 Nm
    ◦ 10÷25 mm² F → 3,00 Nm
    ◦ 10÷35 mm² R → 3,00 Nm
    ◦ 10÷50 mm² R/F → 10,00 Nm
    ◦ 2.5÷25 mm² R → 3,00 Nm
    ◦ 2.5÷6 mm² R → 3,00 Nm
  • Oppervlaktebehandeling van het aanscherpelement: Verzinken
  • Kleur van het isolerende lichaam: grijs
  • Geometrie van het aanscherpelement: sleufschroef
  • Aantal en diameter ingangsopeningen: 1x12 mm
  • Nominale impulsspanning UIMP: 690,00 V
  • Toelaatbare nominale kortstondige stroom ICW: 8,20 kA
  • Kleur van de deksel: transparant
  • Veronderstelde maximale piekstroom IPK: 35,00 kA
  • Aantal en diameter uitgangsopeningen:
    ◦ 3x8.5 mm
    ◦ 7x7.2 mm
    ◦ 1x5.5 mm
  • Verbindingscapaciteit uitgang:
    ◦ 1x(2.5÷6 mm² R; 1.5÷6 mm² F)
    ◦ 7x(2.5÷25 mm² R; 1.5÷16 mm² F)
    ◦ 3x(10÷35 mm² R; 10÷25 mm² F)
  • Materiaal van de deksel: Polycarbonaat
  • Aantal DIN-modules: 10,00

COMPACT DRIEPOLIG VERDEELBLOK SERIE DBLOCK, MET DIRECTE AANSCHERPING, 160A 12 AANSLUITINGEN, INGANGSDOORSNEDE 50 mm2
