SKU: DB100-6/4

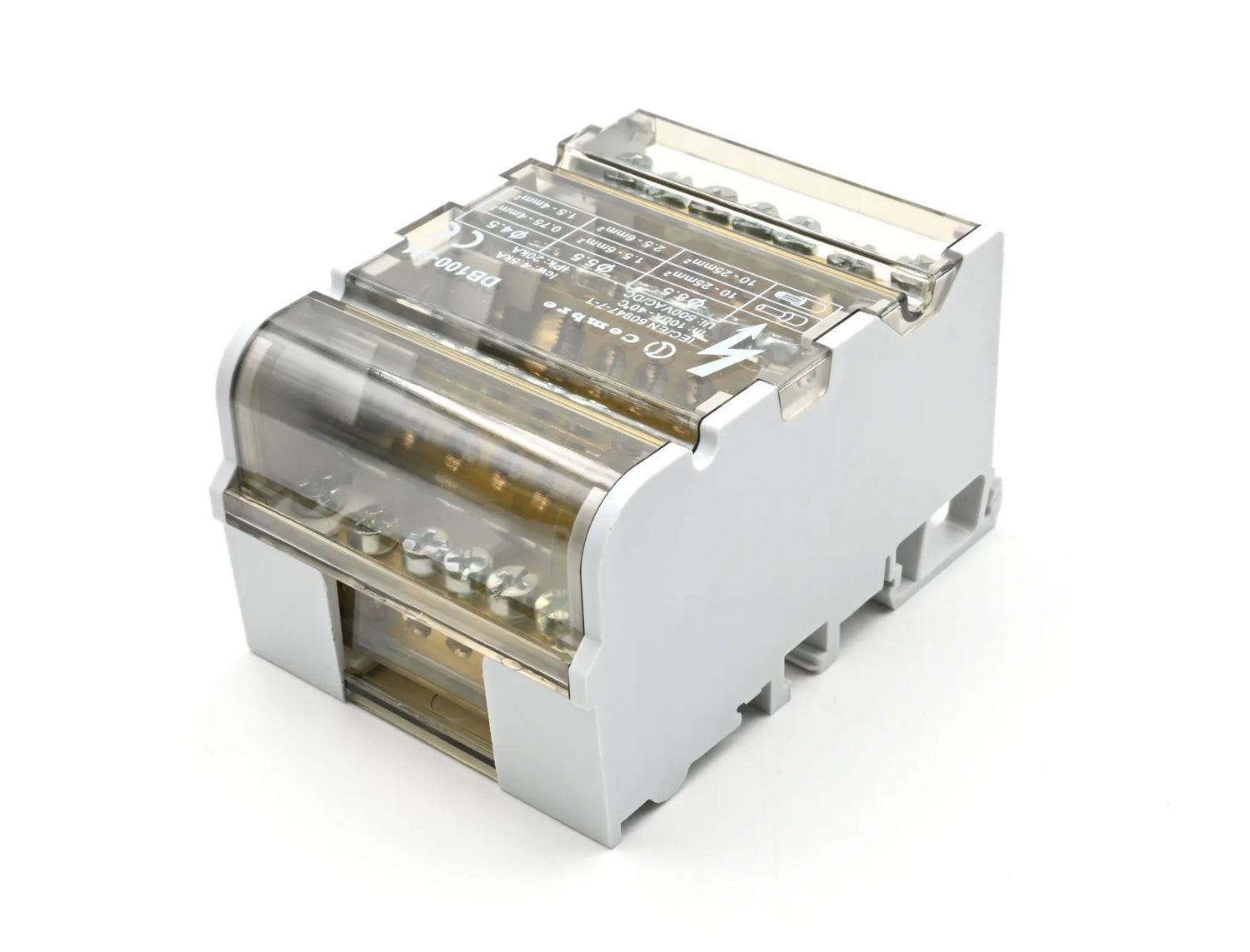

DB100-6/4 TETRAPOLAIRE VERDELER DBLOCK SERIE

€ 9,50

Exclusief belasting

Verzending berekend bij het afrekenen.

Pakket

1 stuk

Productvarianten

Gegevensblad: Download

Technische informatie

Bedrijfsstroom: 100,00 A
Aantal takken: 6,00
Verbindingscapaciteit ingang: 1x10÷25 mm² R/F
Aantal polen: 4,00
Toepassingsgebied:
◦ Elektrische kasten
◦ Kabelbundel
◦ Elektrische systemen
◦ Verlichtingstechnologie
◦ Elektrische en automatiseringsapparatuur
◦ Fotovoltaïsch
◦ Windturbines
◦ Laadstations
◦ 10 → Elektronische producten
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Halogeenvrij: 🗹 Ja
Materiaal van het lichaam geleider: messing
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ technische gegevens
Aanwezigheid vereenvoudigde ingang: 🗹 Ja
Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
Type aanscherping: direct
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polyamide PA6.6
Opslagtemperatuur: -30,00 ÷ 55,00 °C
Bevestiging voor DIN-rail: 🗹 Ja
Breedte: 50,00 mm
Lengte: 64,00 mm
Hoogte: 90,00 mm
Materiaal van het aanscherpelement: Verzinkt staal
Koppel van het aanhaalmoment:
◦ 0.75÷4 mm² F → 1,50 Nm
◦ 1.5÷4 mm² R → 1,50 Nm
◦ 1.5÷6 mm² F → 3,00 Nm
◦ 10÷25 mm² R/F → 3,00 Nm
◦ 2.5÷6 mm² R → 3,00 Nm
Oppervlaktebehandeling van het aanscherpelement: Verzinken
Kleur van het isolerende lichaam: grijs
Geometrie van het aanscherpelement: sleufschroef
Aantal en diameter ingangsopeningen: 1x8.5 mm
Nominale impulsspanning UIMP: 500,00 V
Toelaatbare nominale kortstondige stroom ICW: 4,50 kA
Kleur van de deksel: transparant
Veronderstelde maximale piekstroom IPK: 20,00 kA
Aantal en diameter uitgangsopeningen:
◦ 3x4.5 mm
◦ 3x5.5 mm
Verbindingscapaciteit uitgang:
◦ 3x(1.5÷4 mm² R; 0.75÷4 mm² F)
◦ 3x(2.5÷6 mm² R; 1.5÷6 mm² F)
Materiaal van de deksel: Polycarbonaat
Aantal DIN-modules: 3,50

DRIEPOLIG VERDEELBLOK SERIE DBLOCK, MET DIRECTE AANSCHERPING, 100A 7 AANSLUITINGEN, INGANGSDOORSNEDE 25 mm2

DB100-6/4 prod-sx

DB100-6/4 TETRAPOLAIRE VERDELER DBLOCK SERIE

€ 9,50

Pakket

1 stuk

DRIEPOLIG VERDEELBLOK SERIE DBLOCK, MET DIRECTE AANSCHERPING, 100A 7 AANSLUITINGEN, INGANGSDOORSNEDE 25 mm2

Gewicht

233 g

Technische informatie

Bedrijfsstroom: 100,00 A
Aantal takken: 6,00
Verbindingscapaciteit ingang: 1x10÷25 mm² R/F
Aantal polen: 4,00
Toepassingsgebied:
◦ Elektrische kasten
◦ Kabelbundel
◦ Elektrische systemen
◦ Verlichtingstechnologie
◦ Elektrische en automatiseringsapparatuur
◦ Fotovoltaïsch
◦ Windturbines
◦ Laadstations
◦ 10 → Elektronische producten
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Halogeenvrij: 🗹 Ja
Materiaal van het lichaam geleider: messing
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ technische gegevens
Aanwezigheid vereenvoudigde ingang: 🗹 Ja
Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
Type aanscherping: direct
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polyamide PA6.6
Opslagtemperatuur: -30,00 ÷ 55,00 °C
Bevestiging voor DIN-rail: 🗹 Ja
Breedte: 50,00 mm
Lengte: 64,00 mm
Hoogte: 90,00 mm
Materiaal van het aanscherpelement: Verzinkt staal
Koppel van het aanhaalmoment:
◦ 0.75÷4 mm² F → 1,50 Nm
◦ 1.5÷4 mm² R → 1,50 Nm
◦ 1.5÷6 mm² F → 3,00 Nm
◦ 10÷25 mm² R/F → 3,00 Nm
◦ 2.5÷6 mm² R → 3,00 Nm
Oppervlaktebehandeling van het aanscherpelement: Verzinken
Kleur van het isolerende lichaam: grijs
Geometrie van het aanscherpelement: sleufschroef
Aantal en diameter ingangsopeningen: 1x8.5 mm
Nominale impulsspanning UIMP: 500,00 V
Toelaatbare nominale kortstondige stroom ICW: 4,50 kA
Kleur van de deksel: transparant
Veronderstelde maximale piekstroom IPK: 20,00 kA
Aantal en diameter uitgangsopeningen:
◦ 3x4.5 mm
◦ 3x5.5 mm
Verbindingscapaciteit uitgang:
◦ 3x(1.5÷4 mm² R; 0.75÷4 mm² F)
◦ 3x(2.5÷6 mm² R; 1.5÷6 mm² F)
Materiaal van de deksel: Polycarbonaat
Aantal DIN-modules: 3,50
