UL (cULus)
SKU: DR240-20N

DR240-20N Oogslang

€ 107,75

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • Referentienorm: DIN 46235
  • UL-norm: 486A-486B
  • Bereik kabeldoorsnede: 240,00 mm²
  • Toepassingsgebied:
    ◦ Elektrische kasten
    ◦ Kabelbundel
    ◦ Laadstations
    ◦ Electrification, railway signalling and ground connections
    ◦ Rail vehicle manufacturers
    ◦ Power generation, transmission and distribution
    ◦ Installation of electrical systems
    ◦ Electrical Machine Manufacturers
    ◦ Solar energy
    ◦ Wind energy
    ◦ Telecommunications and Data Centers
    ◦ 35 → Automation machine builders
  • Gebruiksomstandigheden: statisch, buiten
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 150,00 °C
  • Minimale bedrijfstemperatuur: -50,00 °C
  • Striplengte van de kabel: 51,00 mm
  • Materiaal van het lichaam geleider: Elektrolytisch koper met zuiverheid hoger dan 99.95%
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ doorsnede en soort geleider
    ◦ diameter schroef
    ◦ code compressiematrijs
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling: 3,00 µm
  • Oppervlaktebehandeling: vertinnen
  • Gloeien: 🗹 Ja
  • Type: vrijgezel
  • Aanhaalmoment: 150,00 Nm
  • Type inwendig oppervlak van de bus: glad
  • Binnendiameter van de bus: 21,50 mm
  • Lengte van de bus: 46,00 mm
  • Totale lengte: 113,00 mm
  • Hoogte flap: 6,50 mm
  • Afstand tussen midden gat flap en buitenzijde bus: 93,00 mm
  • Breedte van de flap: 45,00 mm
  • Afstand tussen midden gat flap en overgangspunt: 24,00 mm
  • Aantal gaten op de flap: 1,00
  • Diameter van het oog: 21,00 mm
  • Afstand tussen midden gat flap en buitenzijde oog: 20,00 mm
  • straal afknippen omslag: 30,00
  • Type bus: gesloten
  • Buitendiameter bus: 29,00 mm
  • Spoed schroef: M20
  • Maximale bedrijfsspanning: 36,00 kV

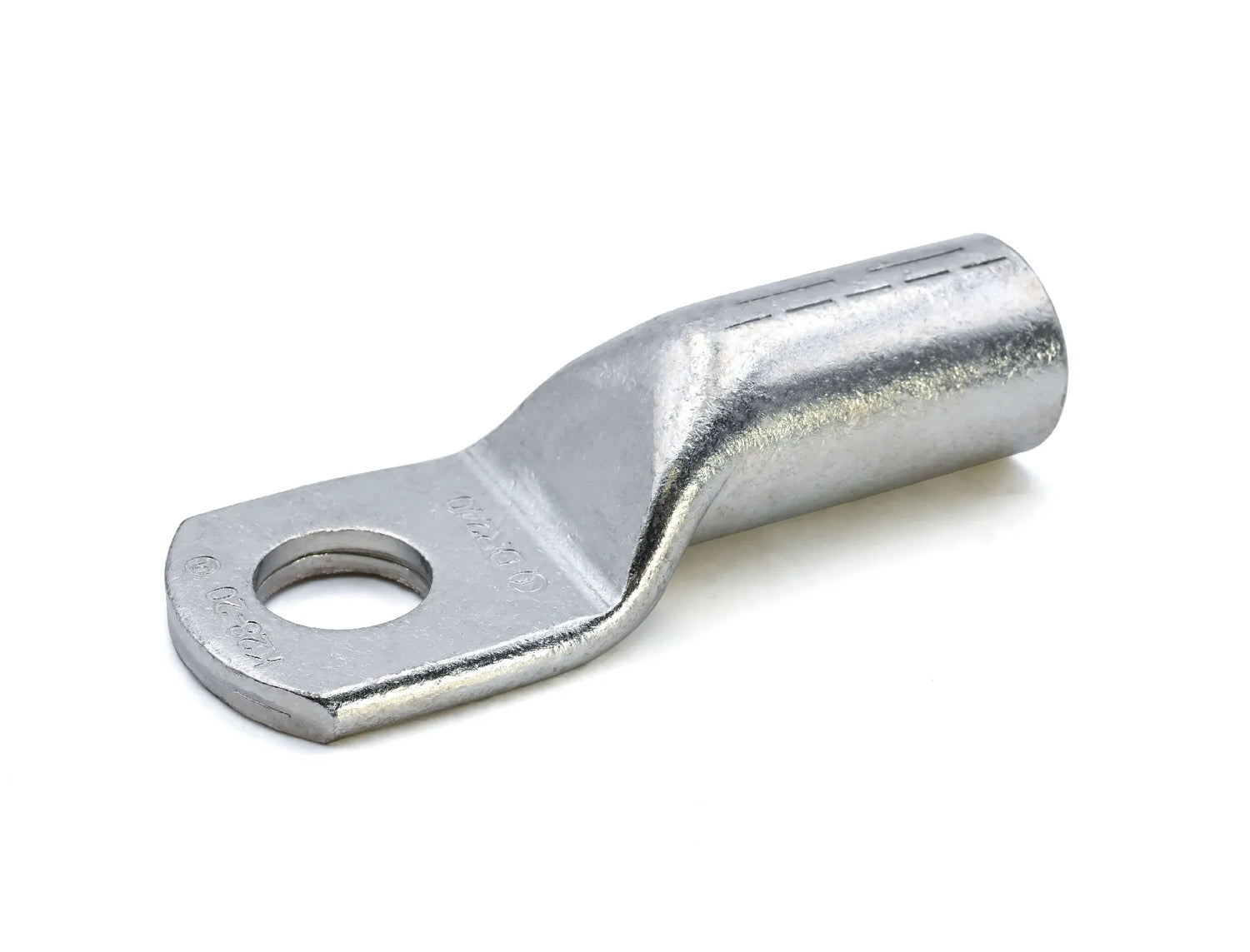

Oogkabelschoen, voor koperen geleiders, DIN 46235, M20, doorsnede 240 mm²
