SKU: DR70-16N

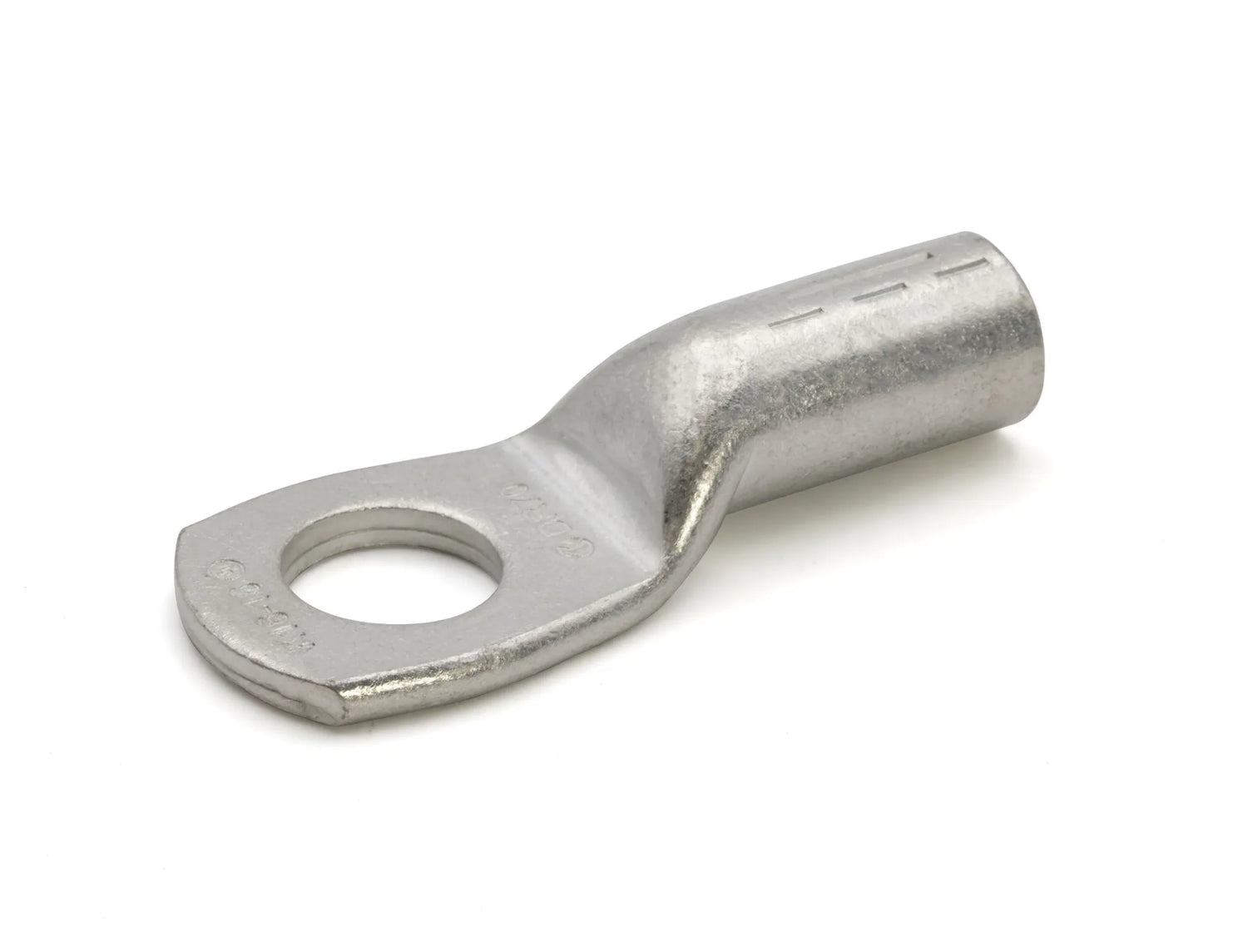

DR70-16N OOGSLANG

€ 58,63

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • Bereik kabeldoorsnede: 70,00 mm²
  • Diameter van de schroef: M16
  • Toepassingsgebied:
    ◦ Elektrische kasten
    ◦ Kabelbundel
    ◦ Elektrische systemen
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Laadstations
    ◦ 10 → Elektronische producten
    ◦ Hulpprogramma's
    ◦ Openbaar vervoer en goederen
    ◦ OEM-
    ◦ 14 → Locomotieven en rijtuigen
  • Gebruiksomstandigheden: statisch, buiten
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 150,00 °C
  • Minimale bedrijfstemperatuur: -50,00 °C
  • Striplengte van de kabel: 31,00 mm
  • Materiaal van het lichaam geleider: Elektrolytisch koper met zuiverheid hoger dan 99,95%
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ doorsnede en soort geleider
    ◦ diameter schroef
    ◦ code compressiematrijs
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling: 3,00 µm
  • Oppervlaktebehandeling: vertinnen
  • Gloeien: 🗹 Ja
  • Voorgeïsoleerd: ☐ Nee
  • Type: vrijgezel
  • Aanhaalmoment:
    ◦ 8.8 GRADE SCREW → 90,00 Nm
    ◦ HIGH CONDUCTIVITY SCREW → 90,00 Nm
  • Type inwendig oppervlak van de bus: glad
  • Binnendiameter van de bus: 11,50 mm
  • Lengte van de bus: 28,00 mm
  • Totale lengte: 72,00 mm
  • Hoogte flap: 4,50 mm
  • Afstand tussen midden gat flap en buitenzijde bus: 56,00 mm
  • Breedte van de flap: 30,00 mm
  • Afstand tussen midden gat flap en overgangspunt: 16,00 mm
  • Bevestiging inhoud: ☐ Nee
  • Aantal gaten op de flap: 1,00
  • Aanwezigheid inspectiegat: ☐ Nee
  • Diameter van het oog: 17,00 mm
  • Afstand tussen midden gat flap en buitenzijde oog: 16,00 mm
  • straal afknippen omslag: 20,00
  • Type bus: gesloten
  • Aanwezigheid plamuur: ☐ Nee
  • Gesoldeerde kraag: ☐ Nee
  • Aanwezigheid vet in de bus: ☐ Nee
  • Buitendiameter bus: 16,50 mm

OOGKABELSCHOEN, VOOR KOPEREN GELEIDERS, DIN 46235, M16, DOORSNEDE 70 mm2
