CE LR RINA UKCA UL (cURus)
SKU: TBS4F-R

TBS4F-R Modulaire schroefklemmen

€ 435,86

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • standaard CSA: C22.2 NO 158
  • mate van vervuiling: 3,00
  • maximale AC/DC spanning (IEC EN 60947-7-1): 800,00 V
  • gebruikersgroep B (UL 1059) nominale spanning Un: 600,00 V
  • UL-norm: 1059
  • CEI EN 61373: 1B
  • doorsnede flexibele geleider: 0,50 ÷ 4,00 mm²
  • maximale stroom bij nominale doorsnede (IEC EN 60947-7-1): 12,00 A
  • gebruikersgroep B (CSA C22.2 NO 158) nominale spanning Un: 600,00 V
  • doorsnede flexibele geleider (voorgeïsoleerde kabelschoen): 0,50 ÷ 4,00 mm²
  • doorsnede starre geleider: 0,50 ÷ 6,00 mm²
  • gebruikersgroep B (CSA C22.2 NO 158) nominale stroom In: 12,00 A
  • gebruikersgroep B (UL 1059) nominale stroom In: 12,00 A
  • nominale spanning (UL 1059): 600,00 V
  • Zelfdovingsklasse volgens UL 94: V2
  • aantal aansluitingen: 2,00
  • aantal niveaus: 1,00
  • Kleur: grijs
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel: 12,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 9,00 mm
  • Aanhaalmoment: 0,50 Nm
  • lengte: 78,50 mm
  • hoogte: 54,50 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M3
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A3
  • plaatje: MG-CPM-01 / 41094 41090N 41096
  • kortsluitingstest doorsnede geleider: 4,00 mm²
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC4F-R
  • nominale piekspanning: 8,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
    ◦ TS 32
  • open zijde: 🗹 Ja
  • hoogte met NS 35/7,5: 55,50 mm
  • hoogte met NS 35/15: 63,00 mm

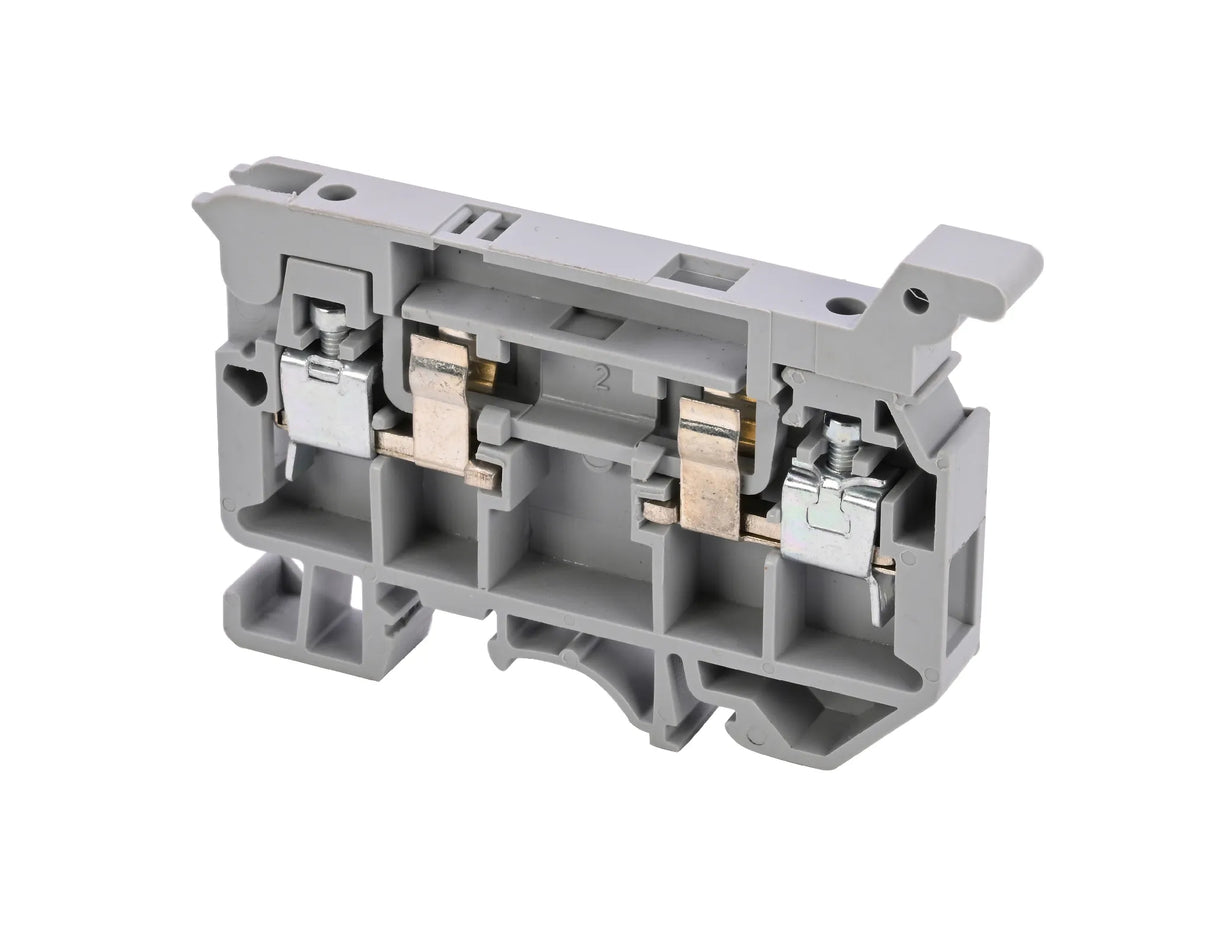

Din-rail klemmenblok met zekering, schroeven, doorsnede 4 mm² grijs

Onze collecties

TBS4F-R prod-dx

TBS4F-R Modulaire schroefklemmen

€ 435,86

Pakket

  • 100 stuks (€ 4,3586 / Stuk)
Din-rail klemmenblok met zekering, schroeven, doorsnede 4 mm² grijs

Certifications

CE LR RINA UKCA UL (cURus)

Gewicht

2560 g

Technische informatie

  • standaard CSA: C22.2 NO 158
  • mate van vervuiling: 3,00
  • maximale AC/DC spanning (IEC EN 60947-7-1): 800,00 V
  • gebruikersgroep B (UL 1059) nominale spanning Un: 600,00 V
  • UL-norm: 1059
  • CEI EN 61373: 1B
  • doorsnede flexibele geleider: 0,50 ÷ 4,00 mm²
  • maximale stroom bij nominale doorsnede (IEC EN 60947-7-1): 12,00 A
  • gebruikersgroep B (CSA C22.2 NO 158) nominale spanning Un: 600,00 V
  • doorsnede flexibele geleider (voorgeïsoleerde kabelschoen): 0,50 ÷ 4,00 mm²
  • doorsnede starre geleider: 0,50 ÷ 6,00 mm²
  • gebruikersgroep B (CSA C22.2 NO 158) nominale stroom In: 12,00 A
  • gebruikersgroep B (UL 1059) nominale stroom In: 12,00 A
  • nominale spanning (UL 1059): 600,00 V
  • Zelfdovingsklasse volgens UL 94: V2
  • aantal aansluitingen: 2,00
  • aantal niveaus: 1,00
  • Kleur: grijs
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel: 12,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 9,00 mm
  • Aanhaalmoment: 0,50 Nm
  • lengte: 78,50 mm
  • hoogte: 54,50 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M3
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A3
  • plaatje: MG-CPM-01 / 41094 41090N 41096
  • kortsluitingstest doorsnede geleider: 4,00 mm²
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC4F-R
  • nominale piekspanning: 8,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
    ◦ TS 32
  • open zijde: 🗹 Ja
  • hoogte met NS 35/7,5: 55,50 mm
  • hoogte met NS 35/15: 63,00 mm
Product weergeven
