CE LR RINA UKCA UL (cURus)
SKU: TBSG35

TBSG35 Modulaire schroefklemmen

€ 121,43

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • standaard CSA: C22.2 NO 158
  • doorsnede starre geleider: 6,00 ÷ 35,00 mm²
  • CEI EN 61373: 1B
  • UL-norm: 1059
  • doorsnede flexibele geleider: 6,00 ÷ 35,00 mm²
  • mate van vervuiling: 3,00
  • doorsnede flexibele geleider (voorgeïsoleerde kabelschoen): 6,00 ÷ 35,00 mm²
  • Zelfdovingsklasse volgens UL 94: V2
  • aantal aansluitingen: 2,00
  • aantal niveaus: 1,00
  • Kleur: geel en groen
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel: 17,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 16,50 mm
  • Aanhaalmoment: 3,00 Nm
  • lengte: 58,00 mm
  • hoogte: 63,20 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M6
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A9/B9
  • plaatje: MG-CPM-01 / 41090N
  • kortsluitingstest doorsnede geleider: 35,00 mm²
  • korte-duurstroom: 4,20 kA
  • technologie kabelafsluiting: schroef
  • nominale piekspanning: 8,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
    ◦ TS 32
  • hoogte met NS 35/7,5: 63,75 mm
  • hoogte met NS 35/15: 71,25 mm

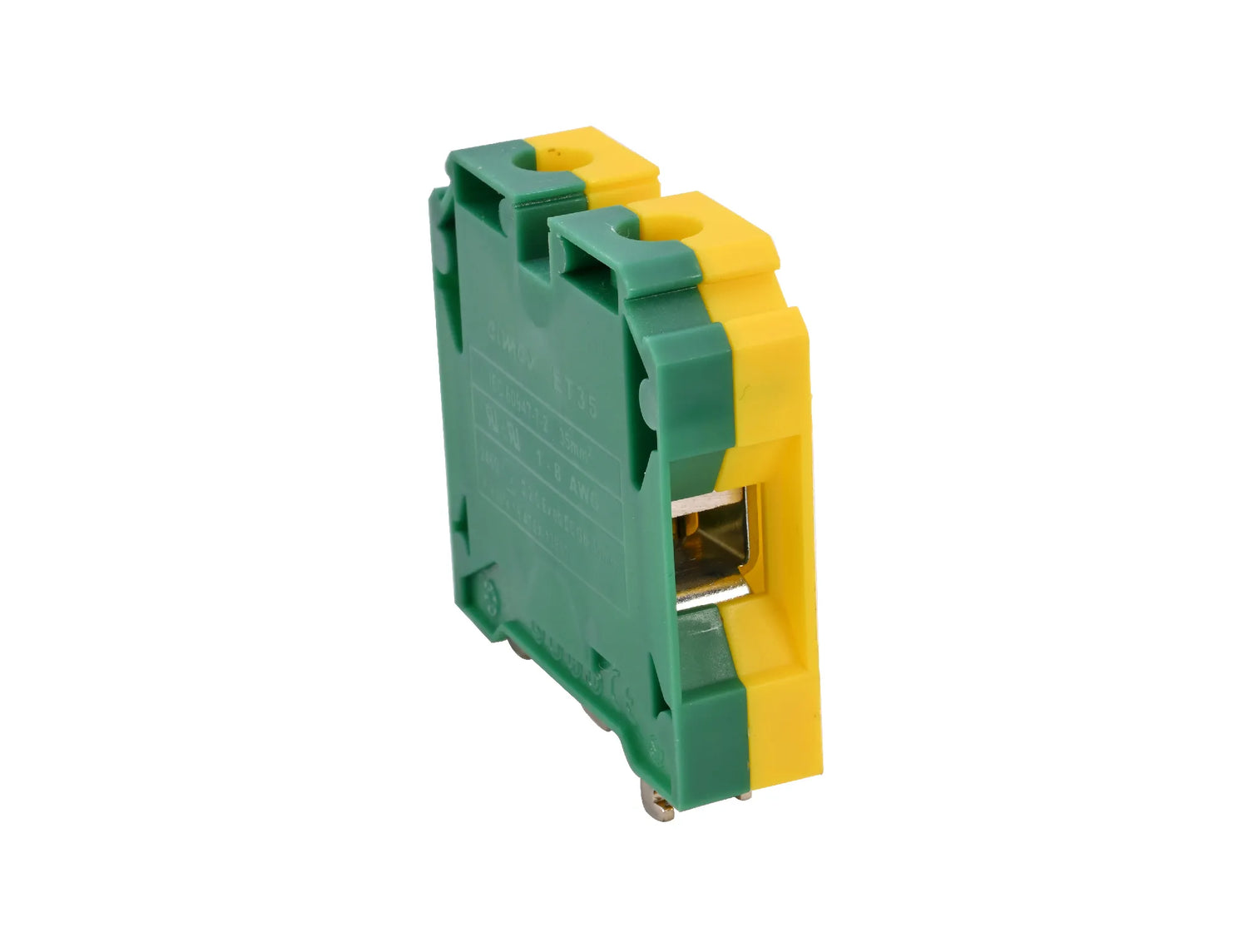

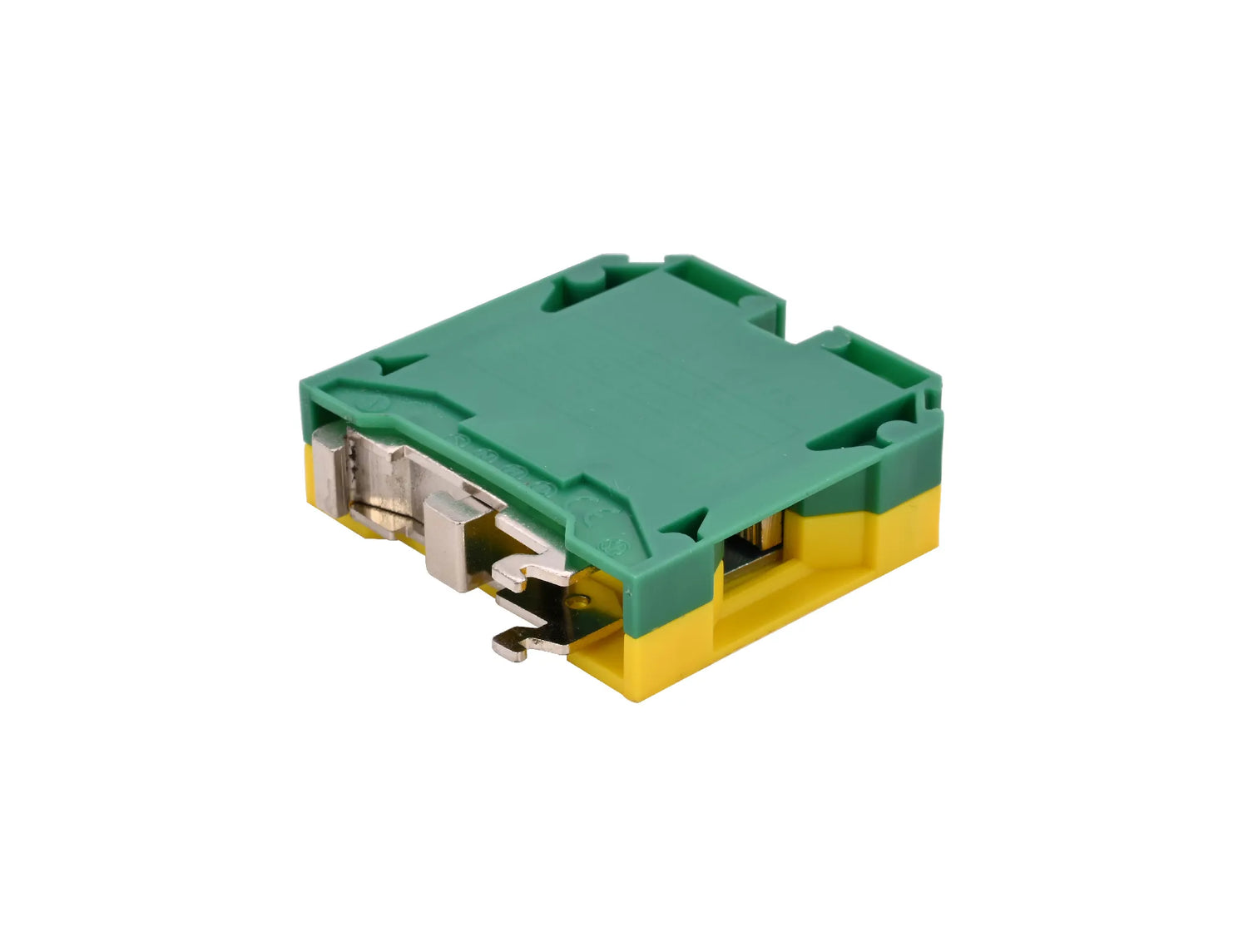

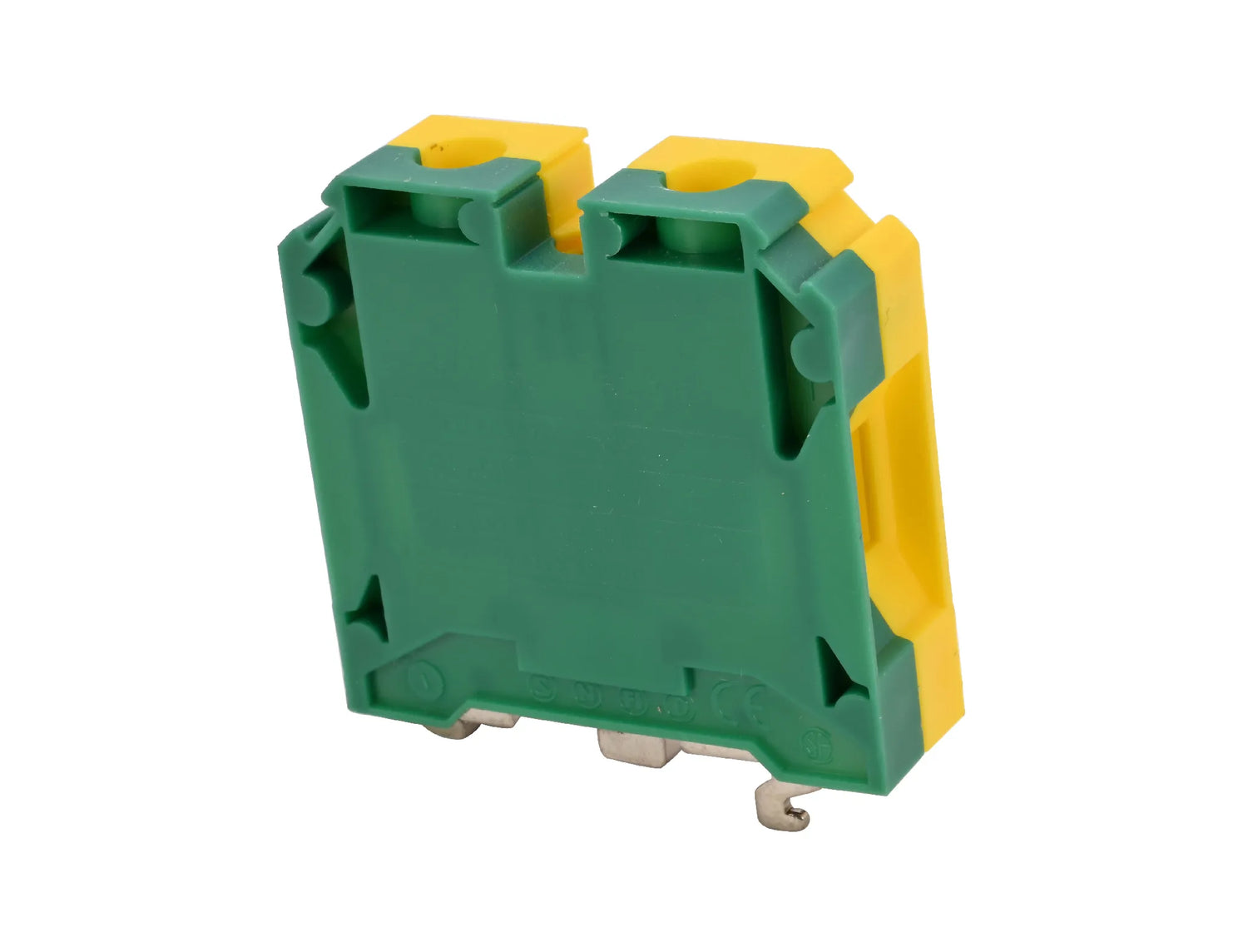

Din-rail klemmenblok voor aardingsnetwerken, schroeven, doorsnede 35 mm²
