SKU: TBSG4-L2

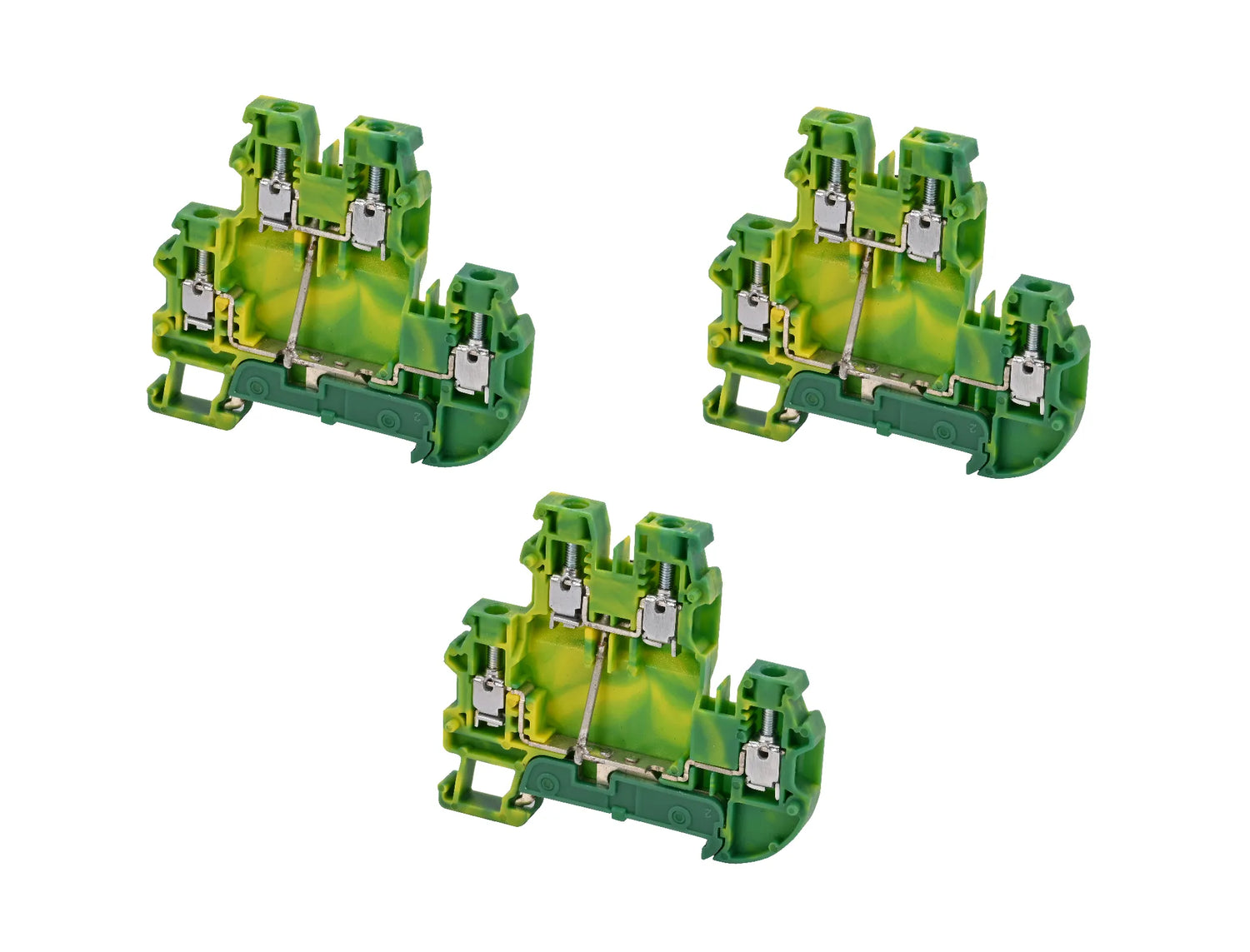

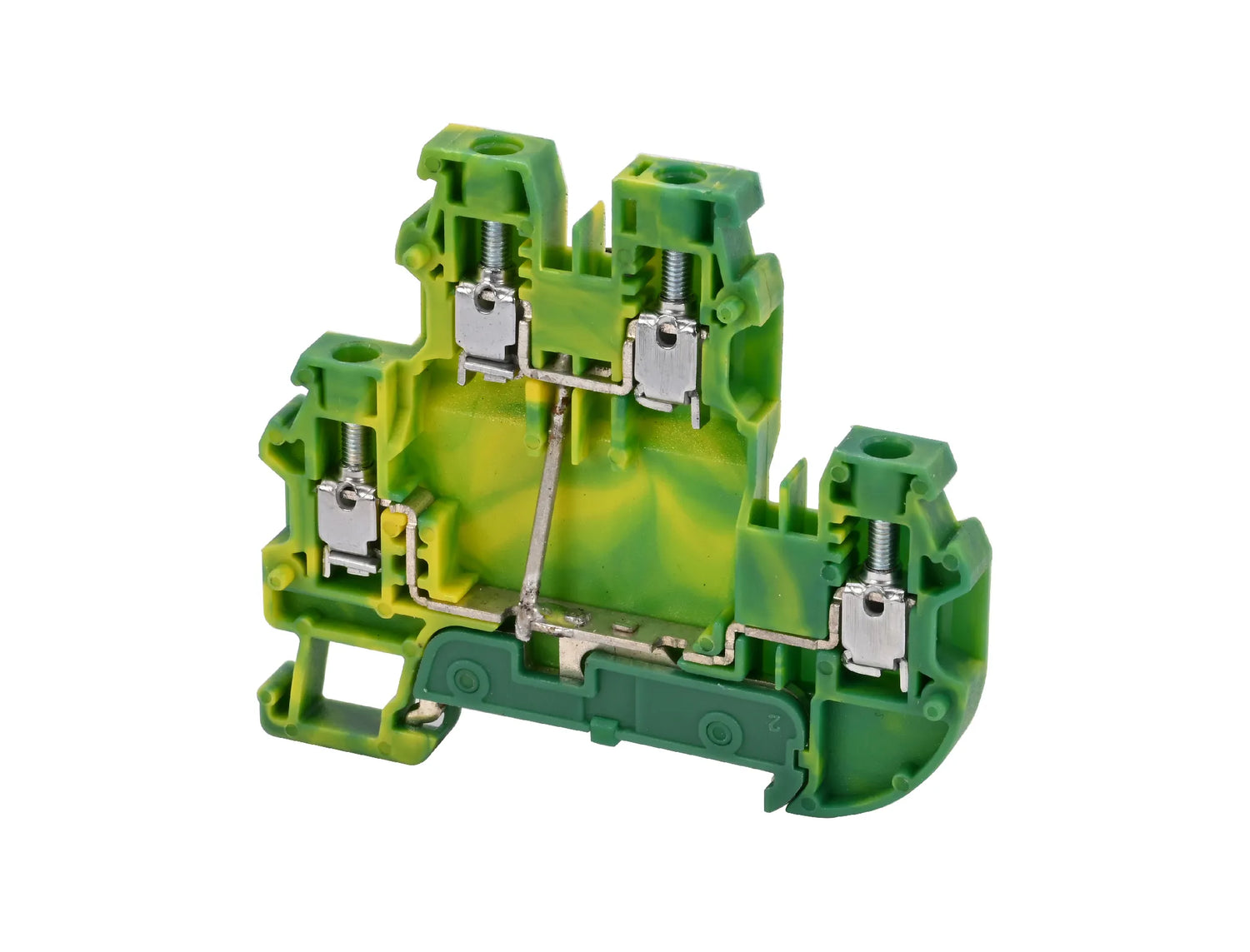

TBSG4-L2 Modulaire aansluiting met twee niveaus, voor aardingsnetwerken

€ 452,03

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • Zelfdovingsklasse volgens UL 94: V2
  • standaard CSA: C22.2 NO 158
  • doorsnede starre geleider: 0,14 ÷ 6,00 mm²
  • CEI EN 61373: 1B
  • UL-norm: 1059
  • doorsnede flexibele geleider: 0,14 ÷ 4,00 mm²
  • mate van vervuiling: 3,00
  • aantal aansluitingen: 4,00
  • aantal niveaus: 2,00
  • Kleur: geel en groen
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel: 8,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 6,00 mm
  • Aanhaalmoment: 0,50 Nm
  • lengte: 71,00 mm
  • hoogte: 62,50 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M3
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A4
  • plaatje: MG-CPM-01 / 41095
  • korte-duurstroom: 0,72 kA
  • bruggen:
    ◦ SL6-2
    ◦ SL6-3
    ◦ SL6-4
    ◦ SL6-5
    ◦ SL6-6
    ◦ SL6-10
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC2.5-4-L2
  • nominale piekspanning: 8,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
  • open zijde: 🗹 Ja
  • hoogte met NS 35/7,5: 63,10 mm
  • hoogte met NS 35/15: 70,60 mm

Modulaire aansluiting met twee niveaus, voor aardingsnetwerken, met schroefdraad
