CE LR RINA UKCA UL (cURus)
SKU: TBS6

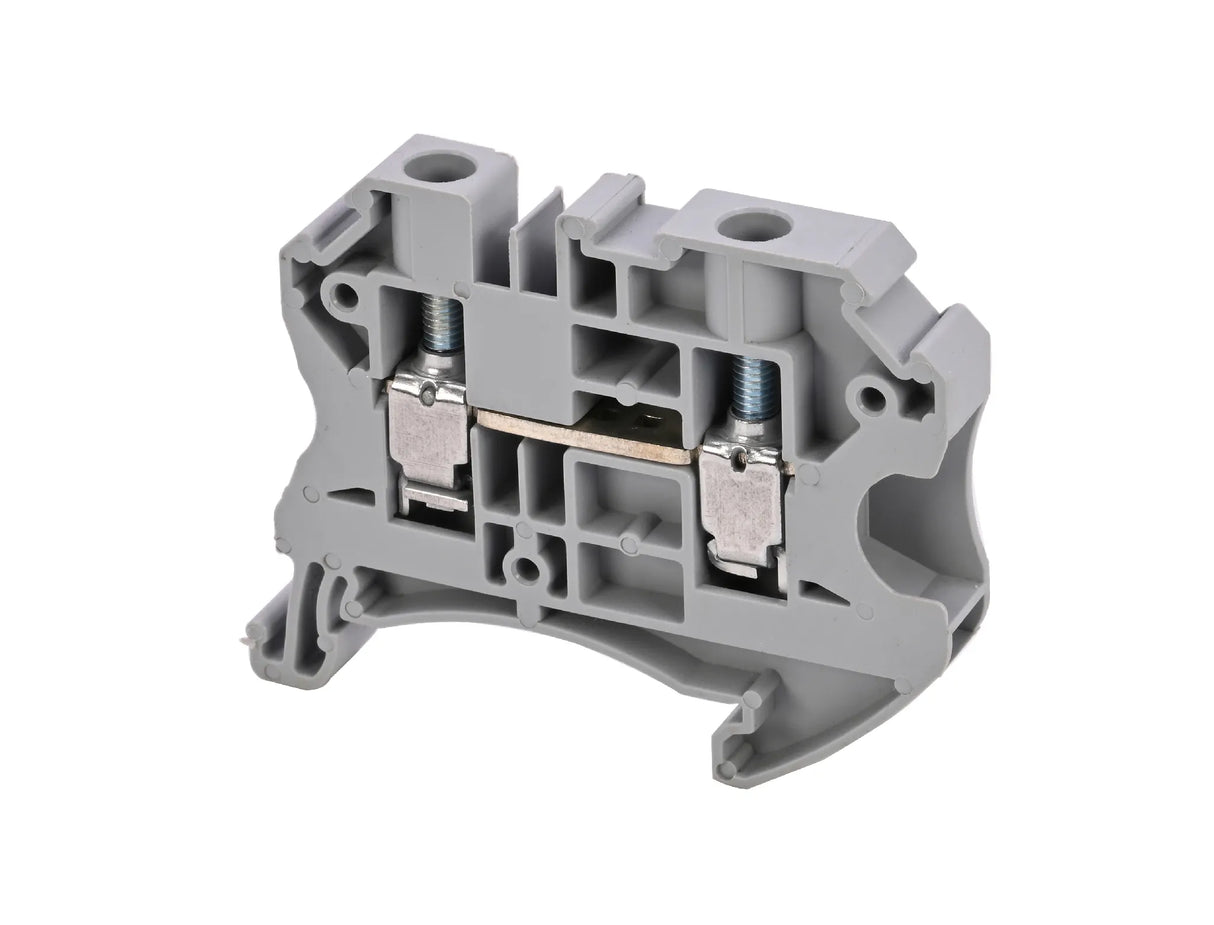

TBS6 Modulaire klemmen met schroefklemming

€ 30,40

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • gebruikersgroep C (UL 1059) nominale spanning Un: 600,00 V
  • gebruikersgroep C (CSA C22.2 NO 158) nominale stroom In: 50,00 A
  • thermische test (geslaagd): 🗹 Ja
  • doorsnede flexibele geleider (voorgeïsoleerde kabelschoen): 0,20 ÷ 6,00 mm²
  • doorsnede starre geleider (twee geleiders met dezelfde doorsnede): 0,20 ÷ 2,50 mm²
  • gebruikersgroep C (CSA C22.2 NO 158) nominale spanning Un: 600,00 V
  • Conductor section flexible (same cross-section, twin ferrule, plastic sleeve): 0,50 ÷ 4,00 mm²
  • doorsnede geleider/ingestelde waarde kracht voor trektest:
    ◦ 0.2 mm²/10 N
    ◦ 6 mm²/80 N
    ◦ 10 mm²/90 N
  • gebruikersgroep B (UL 1059) doorsnede geleiders: 0,20 ÷ 6,00 mm²
  • test oppervlakte-ontvlambaarheid (geslaagd): 🗹 Ja
  • gebruikersgroep B (UL 1059) nominale spanning Un: 600,00 V
  • dichtheidstest bij spanning netfrequentie (geslaagd): 🗹 Ja
  • doorsnede flexibele geleider (dezelfde doorsnede, dubbele kabelschoen, eindhuls): 0,20 ÷ 4,00 mm²
  • standaard CSA: C22.2 NO 158
  • mate van vervuiling: 3,00
  • gebruikersgroep B (CSA C22.2 NO 158) nominale spanning Un: 600,00 V
  • doorsnede flexibele geleider (eindhuls): 0,20 ÷ 6,00 mm²
  • gebruikersgroep B (UL 1059) nominale stroom In: 50,00 A
  • gebruikersgroep C (CSA C22.2 NO 158) doorsnede geleiders: 0,20 ÷ 6,00 mm²
  • test kortsluitstabiliteit (geslaagd): 🗹 Ja
  • test temperatuurverhoging (geslaagd): 🗹 Ja
  • gebruikersgroep C (UL 1059) doorsnede geleiders: 0,20 ÷ 6,00 mm²
  • gebruikersgroep C (UL 1059) nominale stroom In: 50,00 A
  • maximale AC/DC spanning (IEC EN 60947-7-1): 1000,00 V
  • UL-norm: 1059
  • Zelfdovingsklasse volgens UL 94: V2
  • test spanningsval (geslaagd): 🗹 Ja
  • gebruikersgroep B (CSA C22.2 NO 158) doorsnede geleiders: 0,20 ÷ 6,00 mm²
  • hechtingstest op ondergrond (geslaagd): 🗹 Ja
  • maximale stroom bij nominale doorsnede (IEC EN 60947-7-1): 41,00 A
  • overspanningstest (geslaagd): 🗹 Ja
  • gebruikersgroep B (CSA C22.2 NO 158) nominale stroom In: 50,00 A
  • doorsnede flexibele geleider (twee geleiders met dezelfde doorsnede): 0,20 ÷ 2,50 mm²
  • maximale stroom bij nominale doorsnede (UL 1059): 50,00 A
  • nominale spanning (UL 1059): 600,00 V
  • setpoint van de overspanningstest: 9,80 kV
  • test mechanische stabiliteit van het eindpunt (geslaagd): 🗹 Ja
  • CEI EN 61373: 1B
  • doorsnede flexibele geleider: 0,20 ÷ 6,00 mm²
  • doorsnede starre geleider: 0,20 ÷ 10,00 mm²
  • Bereik kabeldoorsnede: 0,20 ÷ 10,00 mm²
  • aantal aansluitingen: 2,00
  • aantal niveaus: 1,00
  • Kleur: grijs
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel: 8,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 8,00 mm
  • Aanhaalmoment: 0,80 Nm
  • lengte: 58,90 mm
  • hoogte: 45,50 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M3.5
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A5/B5
  • plaatje: MG-CPM-01 / 41096
  • kortsluitingstest doorsnede geleider: 6,00 mm²
  • korte-duurstroom: 0,72 kA
  • bruggen:
    ◦ SL8-2
    ◦ SL8-3
    ◦ SL8-4
    ◦ SL8-5
    ◦ SL8-6
    ◦ SL8-10
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC2.5-10
  • nominale piekspanning: 8,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
  • overspanningscategorie: III
  • buigtest (geslaagd): 🗹 Ja
  • weerstand tegen verwijdering vanaf DIN-rail: 5,00 N
  • ingestelde waarde houdspanning bij netfrequentie: 2,20 kV
  • open zijde: 🗹 Ja
  • rotatiesnelheid van buigtest: 9,00 r/min
  • maximale vereisten voor spanningsval: 3,20 mV
  • toeren buigtest: 135,00
  • hoogte met NS 35/7,5: 46,10 mm
  • specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
  • toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
  • deel/gewicht van de geleider voor buigtest:
    ◦ 0.2 mm²/0.2 kg
    ◦ 6 mm²/1.4 kg
    ◦ 10 mm²/2 kg
  • hoogte met NS 35/15: 53,60 mm
  • trektest (geslaagd): 🗹 Ja
  • potentieel: 1,00

Din-rail klemmenblok, schroeven, doorsnede 6 mm² grijs

Onze collecties

TBS6 prod-dx

TBS6 Modulaire klemmen met schroefklemming

€ 30,40

Pakket

  • 50 stuks (€ 0,6080 / Stuk)
Din-rail klemmenblok, schroeven, doorsnede 6 mm² grijs
