SKU: Z35-6D

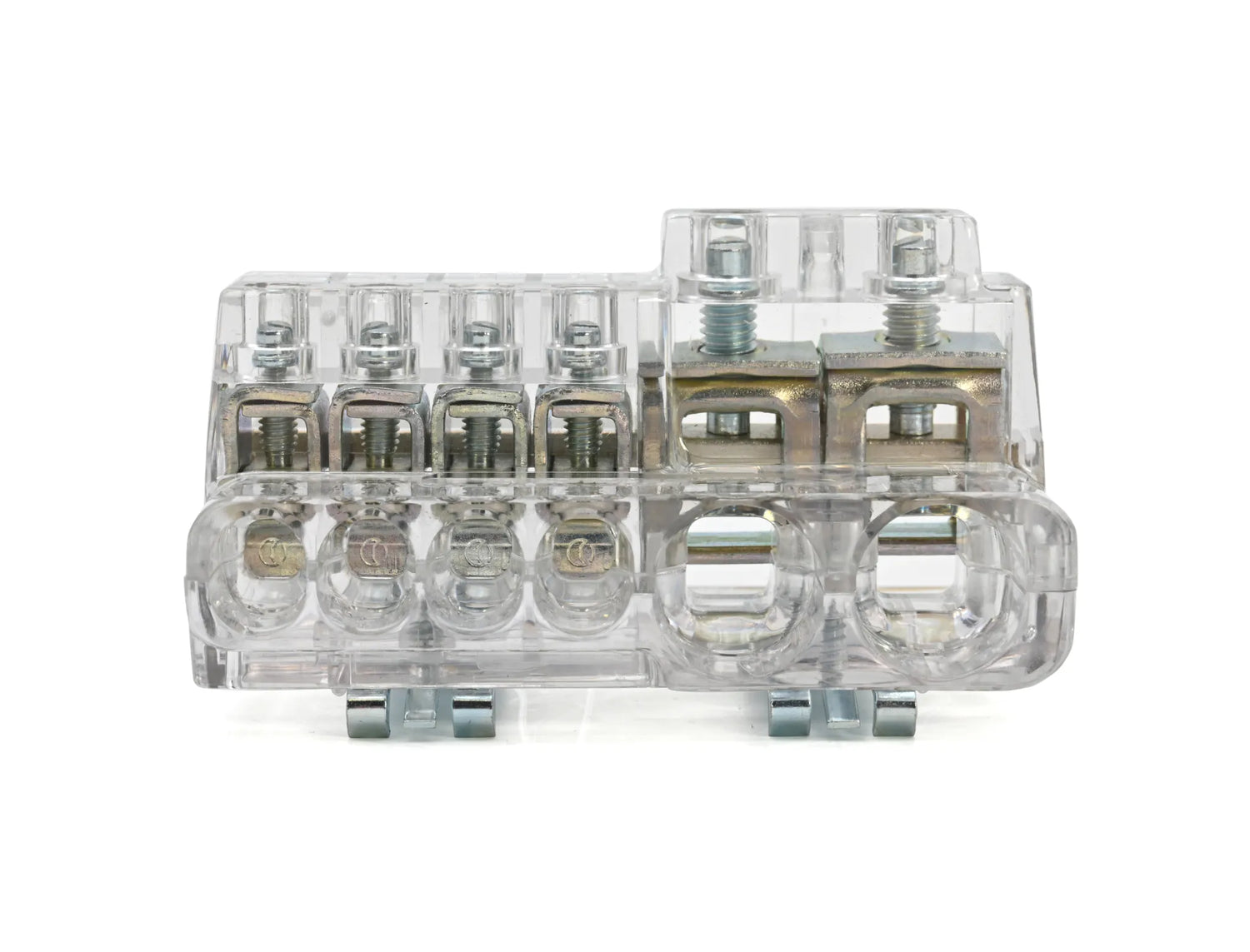

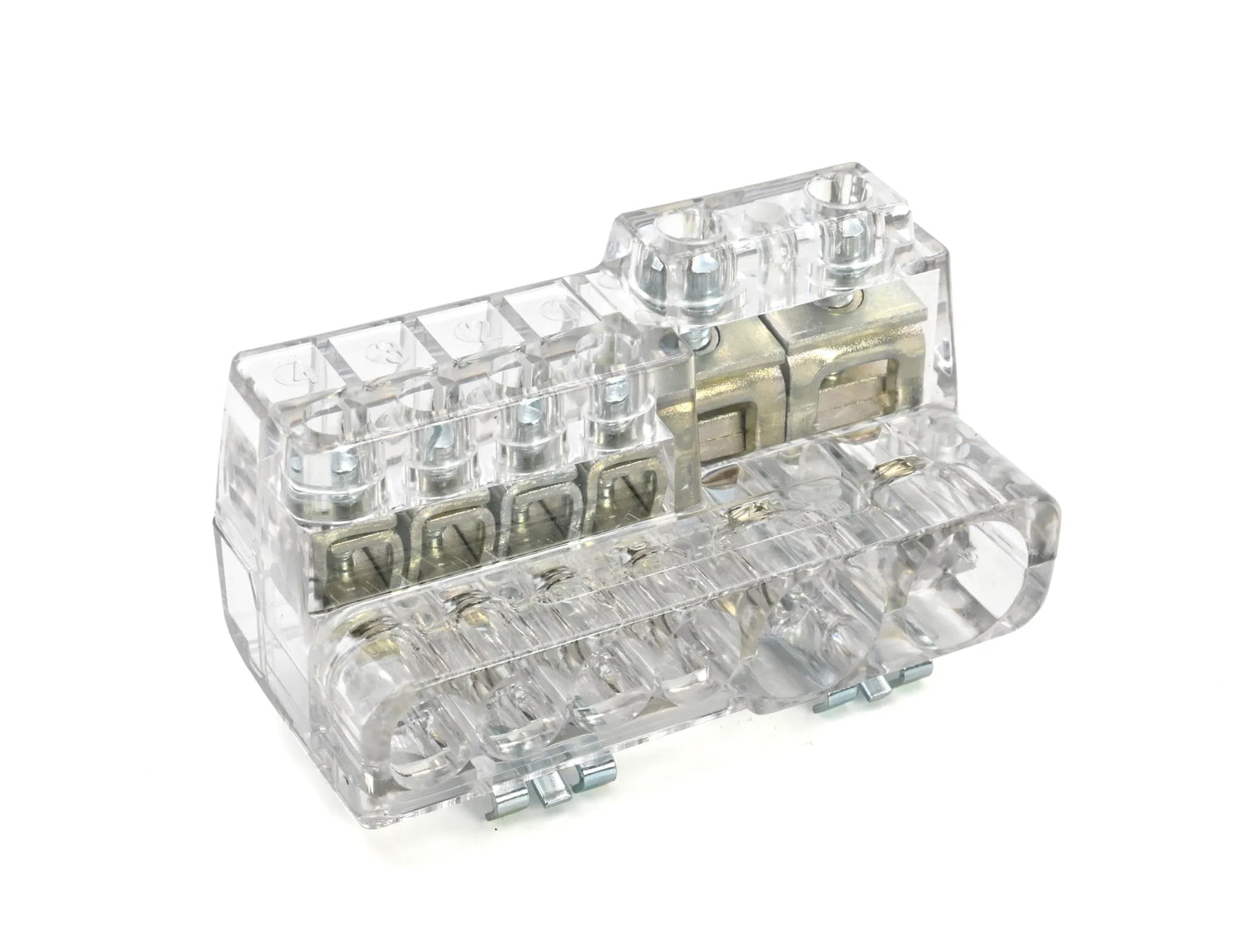

Z35-6D UNIPOLAIRE AANSLUITBLOKKEN

€ 67,67

Exclusief belasting

Verzending berekend bij het afrekenen.

Pakket

5 stuks (€ 13,5340 / Stuk)

Productvarianten

Gegevensblad: Download

Technische informatie

Referentienorm:
◦ EN 60998-1
◦ EN 60998-2-1
IP-beschermingsklasse: IP20
Zelfdovingsklasse volgens UL 94: V0
Bereik kabeldoorsnede: 2,50 ÷ 35,00 mm²
Bedrijfsstroom: 170,00 A
Aantal takken: 6,00
Aantal polen: 1,00
Toepassingsgebied:
◦ Elektrische kasten
◦ Kabelbundel
◦ Elektrische systemen
◦ Verlichtingstechnologie
◦ Elektrische en automatiseringsapparatuur
◦ Fotovoltaïsch
◦ Windturbines
◦ Laadstations
◦ 10 → Elektronische producten
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Maximale bedrijfstemperatuur: 85,00 °C
Striplengte van de kabel: 22,00 mm
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ nominale doorsnede
◦ nominale spanning
◦ max bedrijfstemperatuur
Aanwezigheid vereenvoudigde ingang: 🗹 Ja
Minimale dikte oppervlaktebehandeling van het lichaam geleider: 3,00 µm
Type aanscherping: indirect
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polycarbonaat
Materiaal van het kooitje: elektrolytisch verzinkt gehard staal
Spoed schroef:
◦ M4x10.5
◦ M6x14.6

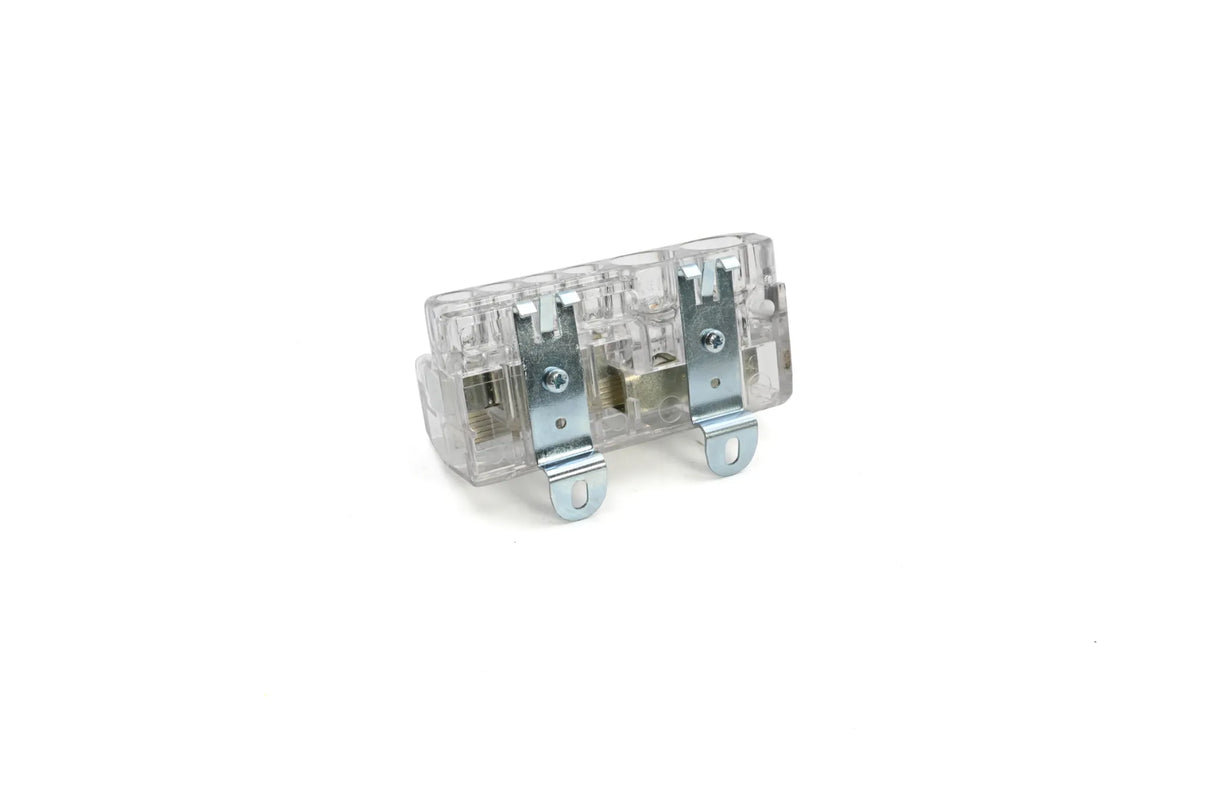

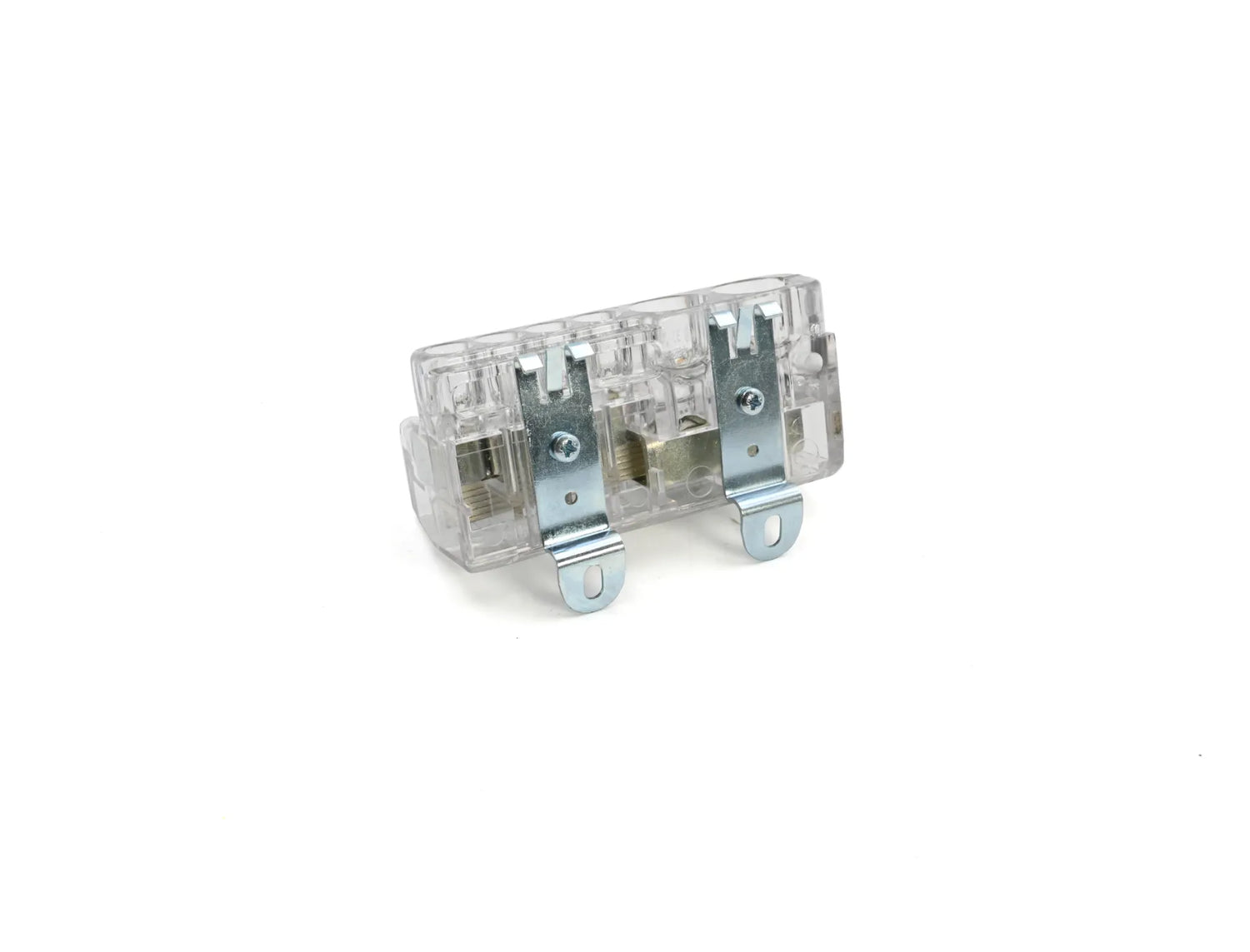

Bevestiging voor DIN-rail: 🗹 Ja
Breedte: 41,00 mm
Lengte: 83,00 mm
Hoogte: 43,00 mm
Materiaal van het aanscherpelement: elektrolytisch verzinkt gehard staal
Koppel van het aanhaalmoment:
◦ 16 mm² → 2,00 Nm
◦ 35 mm² → 3,50 Nm
Oppervlaktebehandeling van het aanscherpelement: elektrolytisch verzinkt gehard
Kleur van het isolerende lichaam: transparant
Geometrie van het aanscherpelement: sleufschroef
Verbindingscapaciteit van de takken:
◦ 1x16 mm² R/F 16 mm²
◦ 1x10 mm² R/F 16 mm²
◦ 1÷2x6 mm² R/F 16 mm²
◦ 1÷3x4 mm² R/F 16 mm²
◦ 1÷5x2,5 mm² F 16 mm²
◦ 1x16 mm² R/F 35 mm²
◦ 1x10 mm² R/F 35 mm²
◦ 1÷2x6 mm² R/F 35 mm²
◦ 1÷3x4 mm² R/F 35 mm²
◦ 1÷5x2,5 mm² F 35 mm²
Oppervlaktebehandeling van het plaatje: vertinnen
Materiaal van het plaatje: Koper
Oppervlaktebehandeling van het kooitje: elektrolytisch verzinkt gehard
Minimale dikte oppervlaktebehandeling van het plaatje: 3,00 µm
Nominale spanning: 450,00 V
Kortsluitstroom: 6,50 kA
Tijd kortsluitstroom: 1000,00 ms
Materiaal bevestiging voor DIN-rail: steel

ENKELPOLIG KLEMMENBLOK, MET INDIRECTE AANSPANNING, MET DIN RAIL AANSLUITING, 6 RICHTINGEN DOORSNEDE NOMINAAL 35MM2

Z35-6D prod-dx

Z35-6D UNIPOLAIRE AANSLUITBLOKKEN

€ 67,67

Pakket

5 stuks (€ 13,5340 / Stuk)

ENKELPOLIG KLEMMENBLOK, MET INDIRECTE AANSPANNING, MET DIN RAIL AANSLUITING, 6 RICHTINGEN DOORSNEDE NOMINAAL 35MM2

Certifications

Gewicht

764 g

Technische informatie

Referentienorm:
◦ EN 60998-1
◦ EN 60998-2-1
IP-beschermingsklasse: IP20
Zelfdovingsklasse volgens UL 94: V0
Bereik kabeldoorsnede: 2,50 ÷ 35,00 mm²
Bedrijfsstroom: 170,00 A
Aantal takken: 6,00
Aantal polen: 1,00
Toepassingsgebied:
◦ Elektrische kasten
◦ Kabelbundel
◦ Elektrische systemen
◦ Verlichtingstechnologie
◦ Elektrische en automatiseringsapparatuur
◦ Fotovoltaïsch
◦ Windturbines
◦ Laadstations
◦ 10 → Elektronische producten
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Maximale bedrijfstemperatuur: 85,00 °C
Striplengte van de kabel: 22,00 mm
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ nominale doorsnede
◦ nominale spanning
◦ max bedrijfstemperatuur
Aanwezigheid vereenvoudigde ingang: 🗹 Ja
Minimale dikte oppervlaktebehandeling van het lichaam geleider: 3,00 µm
Type aanscherping: indirect
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polycarbonaat
Materiaal van het kooitje: elektrolytisch verzinkt gehard staal
Spoed schroef:
◦ M4x10.5
◦ M6x14.6
Bevestiging voor DIN-rail: 🗹 Ja
Breedte: 41,00 mm
Lengte: 83,00 mm
Hoogte: 43,00 mm
Materiaal van het aanscherpelement: elektrolytisch verzinkt gehard staal
Koppel van het aanhaalmoment:
◦ 16 mm² → 2,00 Nm
◦ 35 mm² → 3,50 Nm
Oppervlaktebehandeling van het aanscherpelement: elektrolytisch verzinkt gehard
Kleur van het isolerende lichaam: transparant
Geometrie van het aanscherpelement: sleufschroef
Verbindingscapaciteit van de takken:
◦ 1x16 mm² R/F 16 mm²
◦ 1x10 mm² R/F 16 mm²
◦ 1÷2x6 mm² R/F 16 mm²
◦ 1÷3x4 mm² R/F 16 mm²
◦ 1÷5x2,5 mm² F 16 mm²
◦ 1x16 mm² R/F 35 mm²
◦ 1x10 mm² R/F 35 mm²
◦ 1÷2x6 mm² R/F 35 mm²
◦ 1÷3x4 mm² R/F 35 mm²
◦ 1÷5x2,5 mm² F 35 mm²
Oppervlaktebehandeling van het plaatje: vertinnen
Materiaal van het plaatje: Koper
Oppervlaktebehandeling van het kooitje: elektrolytisch verzinkt gehard
Minimale dikte oppervlaktebehandeling van het plaatje: 3,00 µm
Nominale spanning: 450,00 V
Kortsluitstroom: 6,50 kA
Tijd kortsluitstroom: 1000,00 ms
Materiaal bevestiging voor DIN-rail: steel
