SKU: Z16-12D

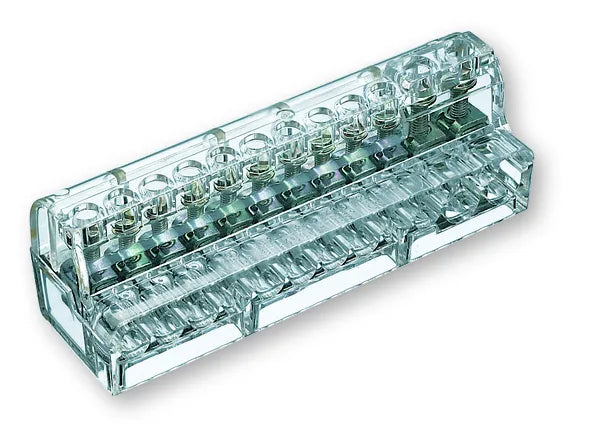

Z16-12D UNIPOLAIRE AANSLUITBLOKKEN

€ 59,23

Exclusief belasting

Verzending berekend bij het afrekenen.

Pakket

5 stuks (€ 11,8460 / Stuk)

Productvarianten

Gegevensblad: Download

Technische informatie

Referentienorm:
◦ EN 60998-1
◦ EN 60998-2-1
IP-beschermingsklasse: IP20
Zelfdovingsklasse volgens UL 94: V0
Bereik kabeldoorsnede: 1,00 ÷ 16,00 mm²
Bedrijfsstroom: 100,00 A
Aantal takken: 12,00
Aantal polen: 1,00
Toepassingsgebied:
◦ Elektrische kasten
◦ Kabelbundel
◦ Elektrische systemen
◦ Verlichtingstechnologie
◦ Elektrische en automatiseringsapparatuur
◦ Fotovoltaïsch
◦ Windturbines
◦ Laadstations
◦ 10 → Elektronische producten
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Maximale bedrijfstemperatuur: 85,00 °C
Striplengte van de kabel: 13,00 mm
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ nominale doorsnede
◦ nominale spanning
◦ max bedrijfstemperatuur
Aanwezigheid vereenvoudigde ingang: 🗹 Ja
Minimale dikte oppervlaktebehandeling van het lichaam geleider: 3,00 µm
Type aanscherping: indirect
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polycarbonaat
Materiaal van het kooitje: elektrolytisch verzinkt gehard staal
Spoed schroef:
◦ M3.5x9
◦ M4x10.5
Bevestiging voor DIN-rail: 🗹 Ja
Breedte: 32,40 mm
Lengte: 104,50 mm
Hoogte: 36,50 mm
Materiaal van het aanscherpelement: elektrolytisch verzinkt gehard staal
Koppel van het aanhaalmoment:
◦ 16 mm² → 2,00 Nm
◦ 6 mm² → 0,80 Nm
Oppervlaktebehandeling van het aanscherpelement: elektrolytisch verzinkt gehard
Kleur van het isolerende lichaam: transparant
Geometrie van het aanscherpelement: sleufschroef
Verbindingscapaciteit van de takken:
◦ 1x6 mm² F 16 mm²
◦ 1x4 mm² F 16 mm²
◦ 1÷2x2,5 mm² F 16 mm²
◦ 1÷2x1,5 mm² F 16 mm²
◦ 1÷4x1 mm² F 16 mm²
◦ 1x6 mm² F 6 mm²
◦ 1x4 mm² F 6 mm²
◦ 1÷2x2,5 mm² F 6 mm²
◦ 1÷2x1,5 mm² F 6 mm²
◦ 1÷4x1 mm² F 6 mm²
Oppervlaktebehandeling van het plaatje: vertinnen
Materiaal van het plaatje: Koper
Oppervlaktebehandeling van het kooitje: elektrolytisch verzinkt gehard
Minimale dikte oppervlaktebehandeling van het plaatje: 3,00 µm
Nominale spanning: 450,00 V
Kortsluitstroom: 2,70 kA
Tijd kortsluitstroom: 1000,00 ms
Materiaal bevestiging voor DIN-rail: steel

ENKELPOLIG KLEMMENBLOK, MET INDIRECTE AANSPANNING, MET DIN RAIL AANSLUITING, 12 RICHTINGEN DOORSNEDE NOMINAAL 16MM2

Z16-12D prod-dx

Z16-12D UNIPOLAIRE AANSLUITBLOKKEN

€ 59,23

Pakket

5 stuks (€ 11,8460 / Stuk)

ENKELPOLIG KLEMMENBLOK, MET INDIRECTE AANSPANNING, MET DIN RAIL AANSLUITING, 12 RICHTINGEN DOORSNEDE NOMINAAL 16MM2
