SKU: DB125-14/4C

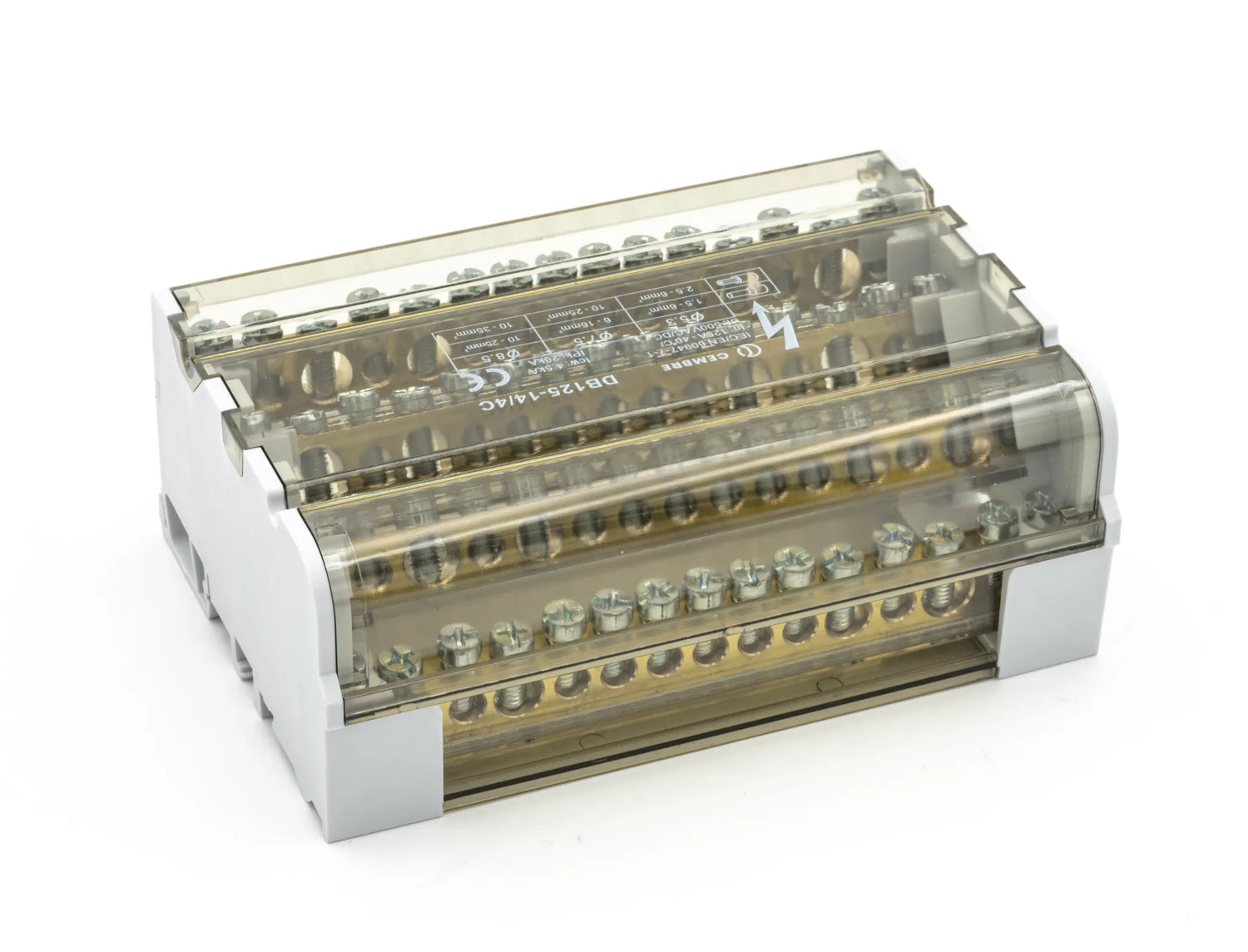

DB125-14/4C TETRAPOLAIRE VERDELER DBLOCK SERIE

€ 20,60

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • Zelfdovingsklasse volgens UL 94: V0
  • Referentienorm: EN 60947-7-1
  • Bedrijfsstroom: 125,00 A
  • Aantal takken: 13,00
  • Verbindingscapaciteit ingang: 2x(10÷35 mm² R; 10÷25 mm² F)
  • Aantal polen: 4,00
  • Toepassingsgebied:
    â—¦ Elektrische kasten
    â—¦ Kabelbundel
    â—¦ Elektrische systemen
    â—¦ Verlichtingstechnologie
    â—¦ Elektrische en automatiseringsapparatuur
    ◦ Fotovoltaïsch
    â—¦ Windturbines
    â—¦ Laadstations
    ◦ 10 → Elektronische producten
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Halogeenvrij: 🗹 Ja
  • Materiaal van het lichaam geleider: messing
  • Aanwezige markeringen:
    â—¦ fabrieksmarkering
    â—¦ Catalogusnummer Cembre
    â—¦ certificeringen
    â—¦ technische gegevens
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
  • Type aanscherping: direct
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -30,00 ÷ 55,00 °C
  • Bevestiging voor DIN-rail: 🗹 Ja
  • Breedte: 50,00 mm
  • Lengte: 130,00 mm
  • Hoogte: 90,00 mm
  • Materiaal van het aanscherpelement: Verzinkt staal
  • Koppel van het aanhaalmoment:
    ◦ 1.5÷6 mm² F → 3,00 Nm
    ◦ 10÷25 mm² F → 3,00 Nm
    ◦ 10÷25 mm² R → 3,00 Nm
    ◦ 10÷35 mm² R → 3,00 Nm
    ◦ 2.5÷6 mm² R → 3,00 Nm
    ◦ 6÷16 mm² F → 3,00 Nm
  • Oppervlaktebehandeling van het aanscherpelement: Verzinken
  • Kleur van het isolerende lichaam: grijs
  • Geometrie van het aanscherpelement: sleufschroef
  • Aantal en diameter ingangsopeningen: 2x8.5 mm
  • Nominale impulsspanning UIMP: 500,00 V
  • Toelaatbare nominale kortstondige stroom ICW: 4,50 kA
  • Kleur van de deksel: transparant
  • Veronderstelde maximale piekstroom IPK: 20,00 kA
  • Aantal en diameter uitgangsopeningen:
    â—¦ 11x5.3 mm
    â—¦ 2x7.5 mm
  • Verbindingscapaciteit uitgang:
    ◦ 11x(2.5÷6 mm² R; 1.5÷6 mm² F)
    ◦ 2x(10÷25 mm² R; 6÷16 mm² F)
  • Materiaal van de deksel: Polycarbonaat
  • Aantal DIN-modules: 7,50

COMPACT DRIEPOLIG VERDEELBLOK SERIE DBLOCK, MET DIRECTE AANSCHERPING, 125A 15 AANSLUITINGEN, INGANGSDOORSNEDE 35 mm2

Onze collecties

DB125-14/4C prod-dx

DB125-14/4C TETRAPOLAIRE VERDELER DBLOCK SERIE

€ 20,60

Pakket

  • 1 stuk
COMPACT DRIEPOLIG VERDEELBLOK SERIE DBLOCK, MET DIRECTE AANSCHERPING, 125A 15 AANSLUITINGEN, INGANGSDOORSNEDE 35 mm2

Certifications

CE UKCA

Gewicht

435 g

Technische informatie

  • Zelfdovingsklasse volgens UL 94: V0
  • Referentienorm: EN 60947-7-1
  • Bedrijfsstroom: 125,00 A
  • Aantal takken: 13,00
  • Verbindingscapaciteit ingang: 2x(10÷35 mm² R; 10÷25 mm² F)
  • Aantal polen: 4,00
  • Toepassingsgebied:
    â—¦ Elektrische kasten
    â—¦ Kabelbundel
    â—¦ Elektrische systemen
    â—¦ Verlichtingstechnologie
    â—¦ Elektrische en automatiseringsapparatuur
    ◦ Fotovoltaïsch
    â—¦ Windturbines
    â—¦ Laadstations
    ◦ 10 → Elektronische producten
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Halogeenvrij: 🗹 Ja
  • Materiaal van het lichaam geleider: messing
  • Aanwezige markeringen:
    â—¦ fabrieksmarkering
    â—¦ Catalogusnummer Cembre
    â—¦ certificeringen
    â—¦ technische gegevens
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
  • Type aanscherping: direct
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -30,00 ÷ 55,00 °C
  • Bevestiging voor DIN-rail: 🗹 Ja
  • Breedte: 50,00 mm
  • Lengte: 130,00 mm
  • Hoogte: 90,00 mm
  • Materiaal van het aanscherpelement: Verzinkt staal
  • Koppel van het aanhaalmoment:
    ◦ 1.5÷6 mm² F → 3,00 Nm
    ◦ 10÷25 mm² F → 3,00 Nm
    ◦ 10÷25 mm² R → 3,00 Nm
    ◦ 10÷35 mm² R → 3,00 Nm
    ◦ 2.5÷6 mm² R → 3,00 Nm
    ◦ 6÷16 mm² F → 3,00 Nm
  • Oppervlaktebehandeling van het aanscherpelement: Verzinken
  • Kleur van het isolerende lichaam: grijs
  • Geometrie van het aanscherpelement: sleufschroef
  • Aantal en diameter ingangsopeningen: 2x8.5 mm
  • Nominale impulsspanning UIMP: 500,00 V
  • Toelaatbare nominale kortstondige stroom ICW: 4,50 kA
  • Kleur van de deksel: transparant
  • Veronderstelde maximale piekstroom IPK: 20,00 kA
  • Aantal en diameter uitgangsopeningen:
    â—¦ 11x5.3 mm
    â—¦ 2x7.5 mm
  • Verbindingscapaciteit uitgang:
    ◦ 11x(2.5÷6 mm² R; 1.5÷6 mm² F)
    ◦ 2x(10÷25 mm² R; 6÷16 mm² F)
  • Materiaal van de deksel: Polycarbonaat
  • Aantal DIN-modules: 7,50
