SKU: DB500-11/1N

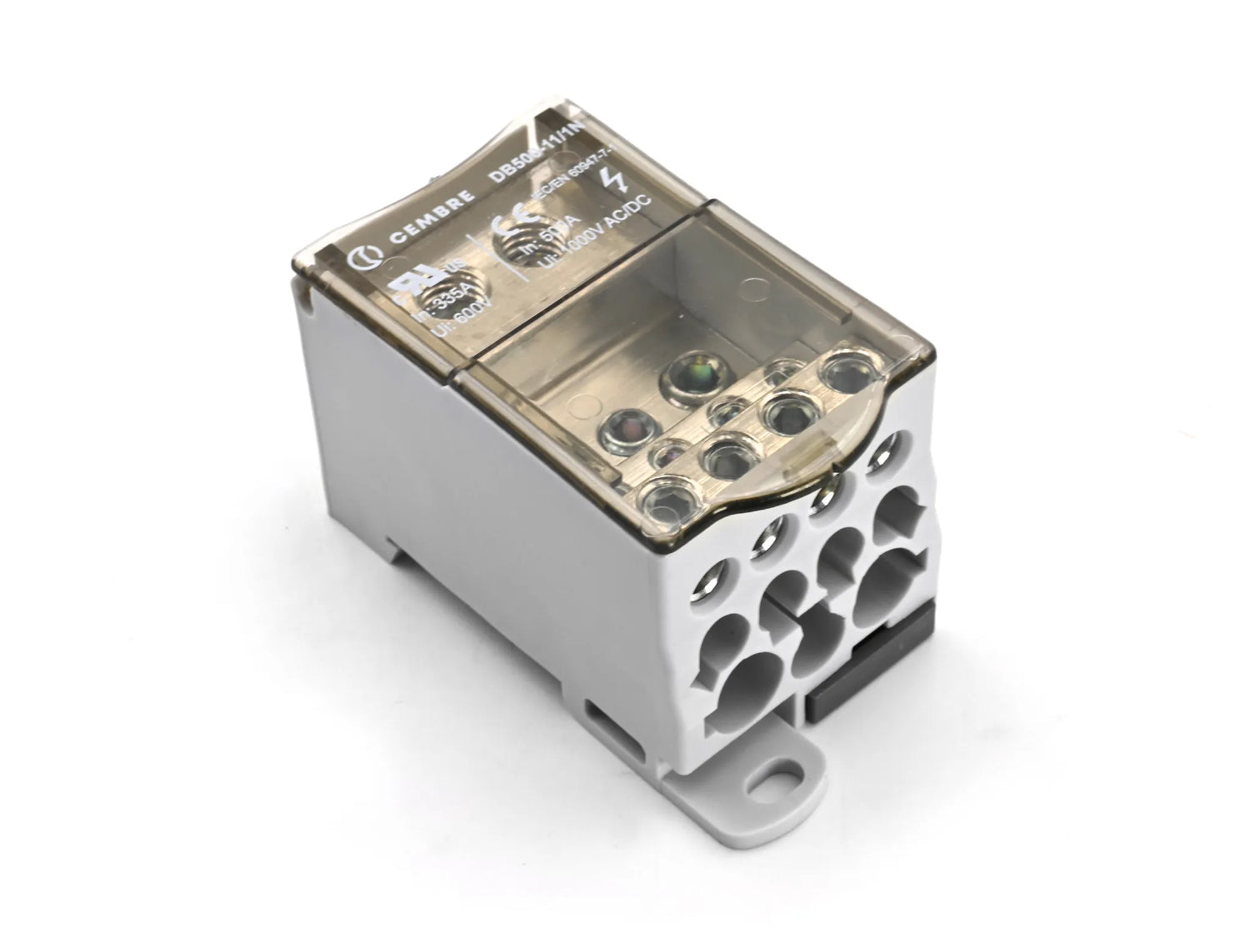

DB500-11/1N DBLOCK-SERIE ENKELPOLIGE VERDELER

€ 114,21

Exclusief belasting

Verzending berekend bij het afrekenen.

Pakket

3 stuks (€ 38,0700 / Stuk)

Productvarianten

Gegevensblad: Download

Technische informatie

UL-norm: 1059
Referentienorm: EN 60947-7-1
Zelfdovingsklasse volgens UL 94: V0
IP-beschermingsklasse: IP20
nominale spanning (UL 1059): 600,00 V
maximale stroom bij nominale doorsnede (UL 1059): 335,00 A
Bedrijfsstroom: 500,00 A
Aantal takken: 11,00
Verbindingscapaciteit ingang: 8x24 mm Flex busbar
Aantal polen: 1,00
Toepassingsgebied:
◦ Elektrische kasten
◦ Kabelbundel
◦ Elektrische systemen
◦ Verlichtingstechnologie
◦ Elektrische en automatiseringsapparatuur
◦ Fotovoltaïsch
◦ Windturbines
◦ Laadstations
◦ 10 → Elektronische producten
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Halogeenvrij: 🗹 Ja
Striplengte van de kabel:
◦ 2.5÷10 mm² → 10,00 mm
◦ 2.5÷16 mm² → 11,00 mm
◦ 6÷35 mm² → 16,00 mm
◦ 8x24 mm → 25,00 mm
Materiaal van het lichaam geleider: messing
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
Aanwezigheid vereenvoudigde ingang: 🗹 Ja
Minimale dikte oppervlaktebehandeling van het lichaam geleider: 3,00 µm
Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
Type aanscherping: direct
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polyamide PA6.6
Opslagtemperatuur: -30,00 ÷ 55,00 °C
Bevestiging voor DIN-rail: 🗹 Ja
Breedte: 46,00 mm
Lengte: 50,00 mm
Hoogte: 96,00 mm
Materiaal van het aanscherpelement: Verzinkt staal
Koppel van het aanhaalmoment:
◦ 2.5÷10 mm² → 2,70 Nm
◦ 2.5÷16 mm² → 2,70 Nm
◦ 6÷35 mm² → 4,40 Nm
◦ 8x24 mm → 13,50 Nm
Oppervlaktebehandeling van het aanscherpelement: Verzinken
Kleur van het isolerende lichaam: grijs
Geometrie van het aanscherpelement: inbusschroef
Aantal en diameter ingangsopeningen: 1x(8x24) mm
Nominale impulsspanning UIMP: 1000,00 V
Toelaatbare nominale kortstondige stroom ICW: 24,50 kA
Kleur van de deksel: transparant
Veronderstelde maximale piekstroom IPK: 51,00 kA
Aantal en diameter uitgangsopeningen:
◦ 4x6.1 mm
◦ 5x6.8 mm
◦ 2x9 mm
Verbindingscapaciteit uitgang:
◦ 5x2.5÷16 mm² R/F
◦ 4x2.5÷10 mm² R/F
◦ 2x6÷35 mm² R/F
Materiaal van de deksel: Polycarbonaat
Aantal DIN-modules: 2,50

EENPOLIG VERDEELBLOK, DIRECTE KLEM, 500A 12 RICHTINGEN FLEXIBELE BUS BAR 8X24mm

DB500-11/1N prod-dx

DB500-11/1N DBLOCK-SERIE ENKELPOLIGE VERDELER

€ 114,21

Pakket

3 stuks (€ 38,0700 / Stuk)

EENPOLIG VERDEELBLOK, DIRECTE KLEM, 500A 12 RICHTINGEN FLEXIBELE BUS BAR 8X24mm

Certifications

Gewicht

1272 g

Technische informatie

UL-norm: 1059
Referentienorm: EN 60947-7-1
Zelfdovingsklasse volgens UL 94: V0
IP-beschermingsklasse: IP20
nominale spanning (UL 1059): 600,00 V
maximale stroom bij nominale doorsnede (UL 1059): 335,00 A
Bedrijfsstroom: 500,00 A
Aantal takken: 11,00
Verbindingscapaciteit ingang: 8x24 mm Flex busbar
Aantal polen: 1,00
Toepassingsgebied:
◦ Elektrische kasten
◦ Kabelbundel
◦ Elektrische systemen
◦ Verlichtingstechnologie
◦ Elektrische en automatiseringsapparatuur
◦ Fotovoltaïsch
◦ Windturbines
◦ Laadstations
◦ 10 → Elektronische producten
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Halogeenvrij: 🗹 Ja
Striplengte van de kabel:
◦ 2.5÷10 mm² → 10,00 mm
◦ 2.5÷16 mm² → 11,00 mm
◦ 6÷35 mm² → 16,00 mm
◦ 8x24 mm → 25,00 mm
Materiaal van het lichaam geleider: messing
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
Aanwezigheid vereenvoudigde ingang: 🗹 Ja
Minimale dikte oppervlaktebehandeling van het lichaam geleider: 3,00 µm
Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
Type aanscherping: direct
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polyamide PA6.6
Opslagtemperatuur: -30,00 ÷ 55,00 °C
Bevestiging voor DIN-rail: 🗹 Ja
Breedte: 46,00 mm
Lengte: 50,00 mm
Hoogte: 96,00 mm
Materiaal van het aanscherpelement: Verzinkt staal
Koppel van het aanhaalmoment:
◦ 2.5÷10 mm² → 2,70 Nm
◦ 2.5÷16 mm² → 2,70 Nm
◦ 6÷35 mm² → 4,40 Nm
◦ 8x24 mm → 13,50 Nm
Oppervlaktebehandeling van het aanscherpelement: Verzinken
Kleur van het isolerende lichaam: grijs
Geometrie van het aanscherpelement: inbusschroef
Aantal en diameter ingangsopeningen: 1x(8x24) mm
Nominale impulsspanning UIMP: 1000,00 V
Toelaatbare nominale kortstondige stroom ICW: 24,50 kA
Kleur van de deksel: transparant
Veronderstelde maximale piekstroom IPK: 51,00 kA
Aantal en diameter uitgangsopeningen:
◦ 4x6.1 mm
◦ 5x6.8 mm
◦ 2x9 mm
Verbindingscapaciteit uitgang:
◦ 5x2.5÷16 mm² R/F
◦ 4x2.5÷10 mm² R/F
◦ 2x6÷35 mm² R/F
Materiaal van de deksel: Polycarbonaat
Aantal DIN-modules: 2,50
