Gratis verzending bij bestellingen boven € 100
CE UKCA UL (cURus)
SKU: DB80-6/1N

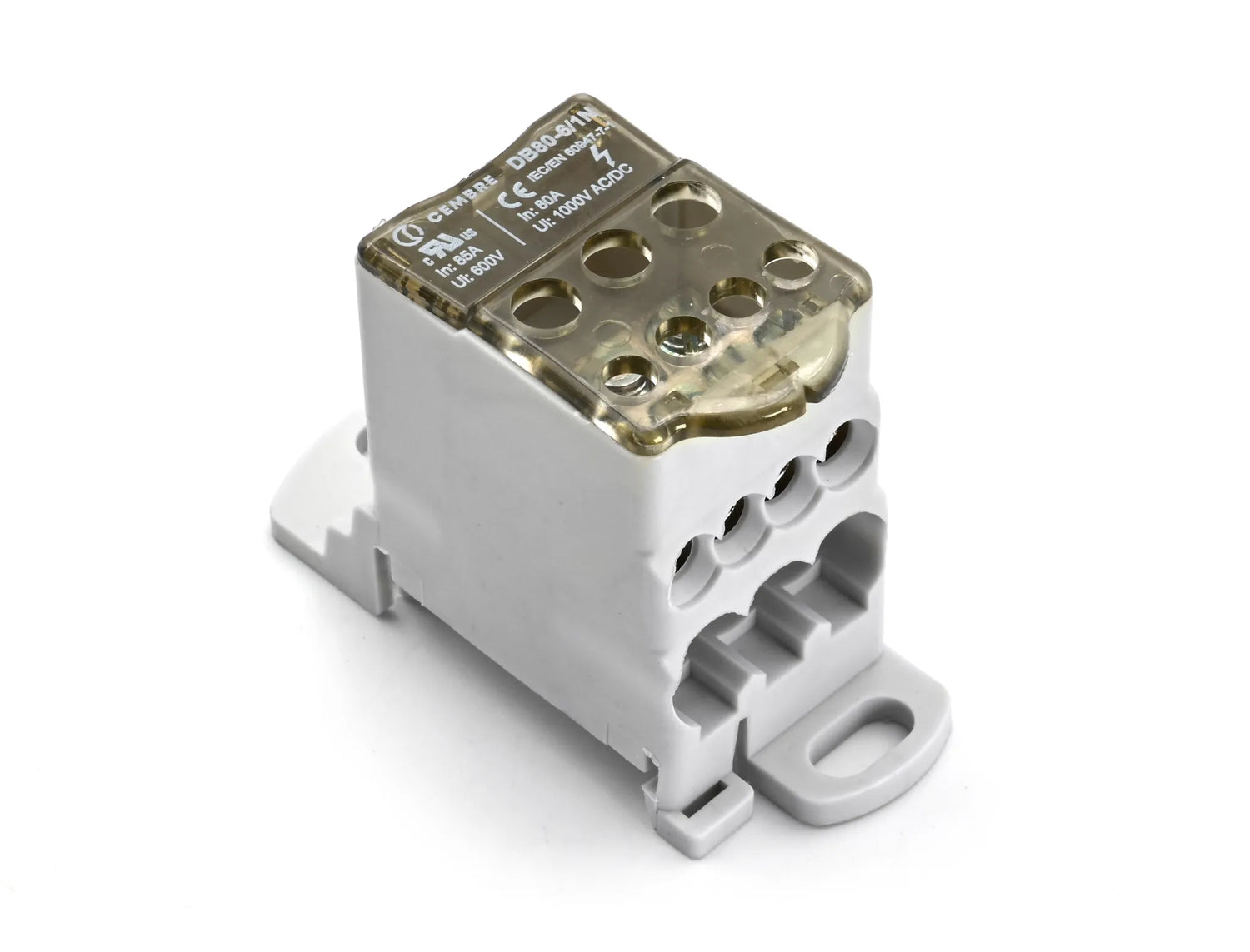

DB80-6/1N DBLOCK-SERIE ENKELPOLIGE VERDELER

€ 37,12

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • Zelfdovingsklasse volgens UL 94: V0
  • IP-beschermingsklasse: IP20
  • maximale stroom bij nominale doorsnede (UL 1059): 85,00 A
  • nominale spanning (UL 1059): 600,00 V
  • Referentienorm: EN 60947-7-1
  • UL-norm: 1059
  • Bedrijfsstroom: 80,00 A
  • Aantal takken: 6,00
  • Verbindingscapaciteit ingang: 1x6÷16 mm² R/F
  • Aantal polen: 1,00
  • Toepassingsgebied:
    â—¦ Elektrische kasten
    â—¦ Kabelbundel
    â—¦ Elektrische systemen
    â—¦ Verlichtingstechnologie
    â—¦ Elektrische en automatiseringsapparatuur
    ◦ Fotovoltaïsch
    â—¦ Windturbines
    â—¦ Laadstations
    ◦ 10 → Elektronische producten
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel:
    ◦ 2.5÷16 mm² → 17,00 mm
    ◦ 2.5÷6 mm² → 10,00 mm
    ◦ 6÷16 mm² → 17,00 mm
  • Materiaal van het lichaam geleider: messing
  • Aanwezige markeringen:
    â—¦ fabrieksmarkering
    â—¦ Catalogusnummer Cembre
    â—¦ certificeringen
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling van het lichaam geleider: 3,00 µm
  • Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
  • Type aanscherping: direct
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -30,00 ÷ 55,00 °C
  • Bevestiging voor DIN-rail: 🗹 Ja
  • Breedte: 27,00 mm
  • Lengte: 46,00 mm
  • Hoogte: 66,00 mm
  • Materiaal van het aanscherpelement: Verzinkt staal
  • Koppel van het aanhaalmoment:
    ◦ 2.5÷16 mm² → 3,50 Nm
    ◦ 2.5÷6 mm² → 1,20 Nm
    ◦ 6÷16 mm² → 3,50 Nm
  • Oppervlaktebehandeling van het aanscherpelement: Verzinken
  • Kleur van het isolerende lichaam: grijs
  • Geometrie van het aanscherpelement: sleufschroef
  • Aantal en diameter ingangsopeningen: 1x6.8 mm
  • Nominale impulsspanning UIMP: 1000,00 V
  • Toelaatbare nominale kortstondige stroom ICW: 3,00 kA
  • Kleur van de deksel: transparant
  • Veronderstelde maximale piekstroom IPK: 22,00 kA
  • Aantal en diameter uitgangsopeningen:
    â—¦ 4x4.5 mm
    â—¦ 2x6.8 mm
  • Verbindingscapaciteit uitgang:
    ◦ 4x2.5÷6 mm² R/F
    ◦ 2x2.5÷16 mm² R/F
  • Materiaal van de deksel: Polycarbonaat
  • Aantal DIN-modules: 1,50

EENPOLIG VERDEELBLOK, DIRECTE KLEM, 80A 7 RICHTINGEN DOORSNEDE 16mm2

Onze collecties

DB80-6/1N prod-dx

DB80-6/1N DBLOCK-SERIE ENKELPOLIGE VERDELER

€ 37,12

Pakket

  • 5 stuks (€ 7,4240 / Stuk)
EENPOLIG VERDEELBLOK, DIRECTE KLEM, 80A 7 RICHTINGEN DOORSNEDE 16mm2

Certifications

CE UKCA UL (cURus)

Gewicht

356 g

Technische informatie

  • Zelfdovingsklasse volgens UL 94: V0
  • IP-beschermingsklasse: IP20
  • maximale stroom bij nominale doorsnede (UL 1059): 85,00 A
  • nominale spanning (UL 1059): 600,00 V
  • Referentienorm: EN 60947-7-1
  • UL-norm: 1059
  • Bedrijfsstroom: 80,00 A
  • Aantal takken: 6,00
  • Verbindingscapaciteit ingang: 1x6÷16 mm² R/F
  • Aantal polen: 1,00
  • Toepassingsgebied:
    â—¦ Elektrische kasten
    â—¦ Kabelbundel
    â—¦ Elektrische systemen
    â—¦ Verlichtingstechnologie
    â—¦ Elektrische en automatiseringsapparatuur
    ◦ Fotovoltaïsch
    â—¦ Windturbines
    â—¦ Laadstations
    ◦ 10 → Elektronische producten
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel:
    ◦ 2.5÷16 mm² → 17,00 mm
    ◦ 2.5÷6 mm² → 10,00 mm
    ◦ 6÷16 mm² → 17,00 mm
  • Materiaal van het lichaam geleider: messing
  • Aanwezige markeringen:
    â—¦ fabrieksmarkering
    â—¦ Catalogusnummer Cembre
    â—¦ certificeringen
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling van het lichaam geleider: 3,00 µm
  • Oppervlaktebehandeling van het lichaam geleider: elektrolytisch vertind
  • Type aanscherping: direct
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -30,00 ÷ 55,00 °C
  • Bevestiging voor DIN-rail: 🗹 Ja
  • Breedte: 27,00 mm
  • Lengte: 46,00 mm
  • Hoogte: 66,00 mm
  • Materiaal van het aanscherpelement: Verzinkt staal
  • Koppel van het aanhaalmoment:
    ◦ 2.5÷16 mm² → 3,50 Nm
    ◦ 2.5÷6 mm² → 1,20 Nm
    ◦ 6÷16 mm² → 3,50 Nm
  • Oppervlaktebehandeling van het aanscherpelement: Verzinken
  • Kleur van het isolerende lichaam: grijs
  • Geometrie van het aanscherpelement: sleufschroef
  • Aantal en diameter ingangsopeningen: 1x6.8 mm
  • Nominale impulsspanning UIMP: 1000,00 V
  • Toelaatbare nominale kortstondige stroom ICW: 3,00 kA
  • Kleur van de deksel: transparant
  • Veronderstelde maximale piekstroom IPK: 22,00 kA
  • Aantal en diameter uitgangsopeningen:
    â—¦ 4x4.5 mm
    â—¦ 2x6.8 mm
  • Verbindingscapaciteit uitgang:
    ◦ 4x2.5÷6 mm² R/F
    ◦ 2x2.5÷16 mm² R/F
  • Materiaal van de deksel: Polycarbonaat
  • Aantal DIN-modules: 1,50
Product weergeven
