SKU: TBP4F

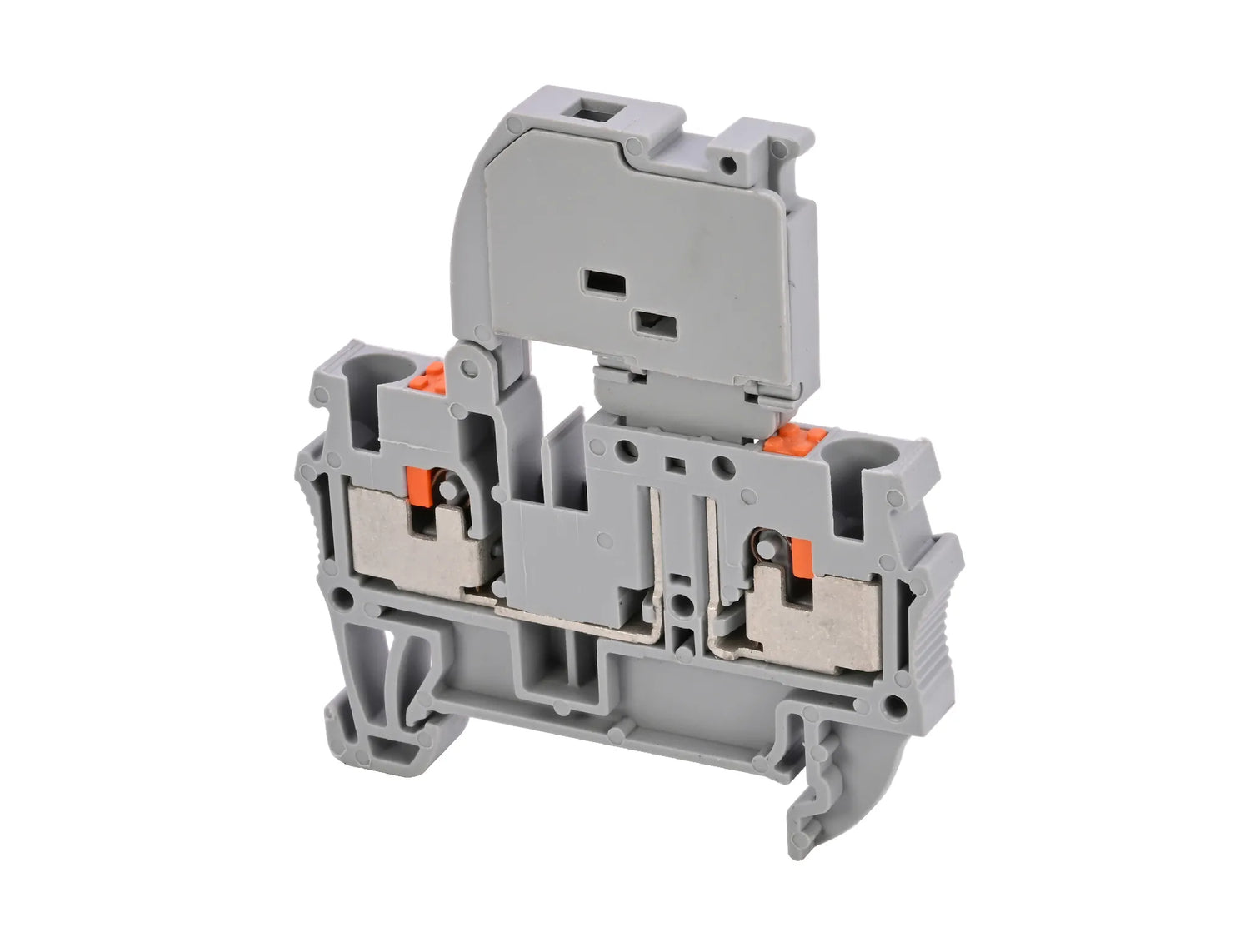

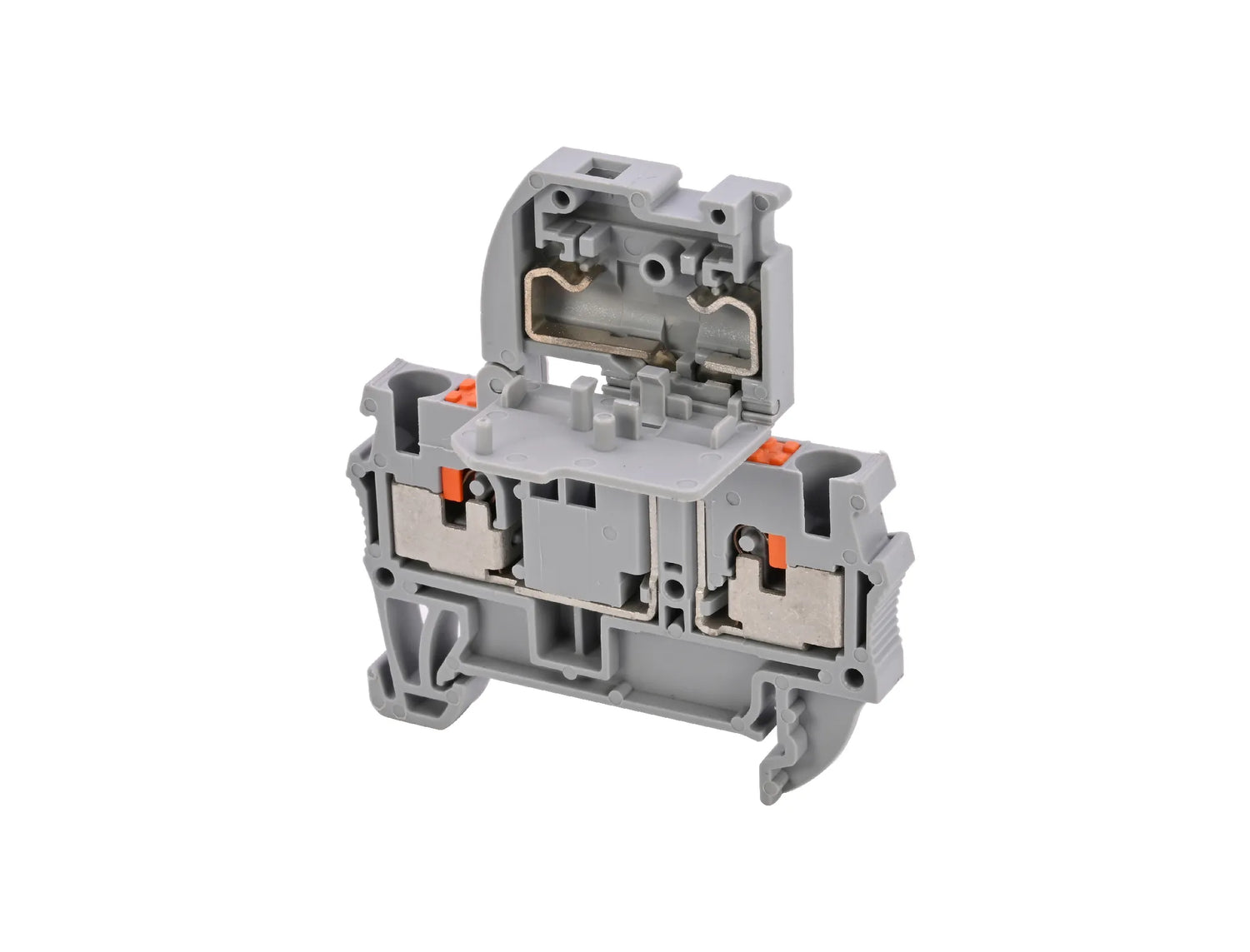

TBP4F MODULAIRE AANSLUITING MET ZEKERINGEN, MET INDRUKDRAAD

€ 193,90

Exclusief belasting

Verzending berekend bij het afrekenen.

Pakket

100 stuks (€ 1,9390 / Stuk)

Productvarianten

Gegevensblad: Download

Technische informatie

Bereik kabeldoorsnede: 4,00 mm²
aantal aansluitingen: 2,00
aantal niveaus: 1,00
Kleur: grijs
Toepassingsgebied:
◦ Laadstations
◦ Elektrische en automatiseringsapparatuur
◦ Elektrische kasten
◦ OEM-
◦ Fotovoltaïsch
◦ Windturbines
◦ Windturbines
◦ Elektrische systemen
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Maximale bedrijfstemperatuur: 130,00 °C
Minimale bedrijfstemperatuur: -60,00 °C
Striplengte van de kabel: 10,00 mm
Materiaal van het lichaam geleider: SS
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ technische gegevens
breedte: 6,00 mm
lengte: 56,00 mm
hoogte: 61,20 mm
Type aanscherping: indirect
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polyamide PA6.6
Opslagtemperatuur: -20,00 ÷ 65,00 °C
aantal aansluitingen per niveau: 2,00
bevestigingsklemmen:
◦ ECL1
◦ ECL2
interne cilindrische kaliber: A4
plaatje: MG-CPM-01 / 41095
kortsluitingstest doorsnede geleider: 4,00 mm²
bruggen:
◦ SL6-2
◦ SL6-3
◦ SL6-4
◦ SL6-5
◦ SL6-6
◦ SL6-10
technologie kabelafsluiting: indruk
eindafdekking: ECP4/1
Relatieve vochtigheid opslag: 45,00 ÷ 55,00
nominale piekspanning: 8,00 kV
type bevestiging (DIN-rail):
◦ TS 35/7.5
◦ TS 35/15
overspanningscategorie: III
buigtest (geslaagd): 🗹 Ja
weerstand tegen verwijdering vanaf DIN-rail: 1,00 N
ingestelde waarde houdspanning bij netfrequentie: 2,20 kV
open zijde: 🗹 Ja
rotatiesnelheid van buigtest: 9,00 r/min
maximale vereisten voor spanningsval: 6,40 mV
toeren buigtest: 135,00
hoogte met NS 35/7,5: 69,50 mm
specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
deel/gewicht van de geleider voor buigtest:
◦ 0.08 mm²/0.2 kg
◦ 4 mm²/0.9 kg
◦ 6 mm²/1.4 kg
hoogte met NS 35/15: 62,00 mm
trektest (geslaagd): 🗹 Ja
potentieel: 1,00
