CE LR RINA UKCA UL (cURus)
SKU: TBP4X1-2

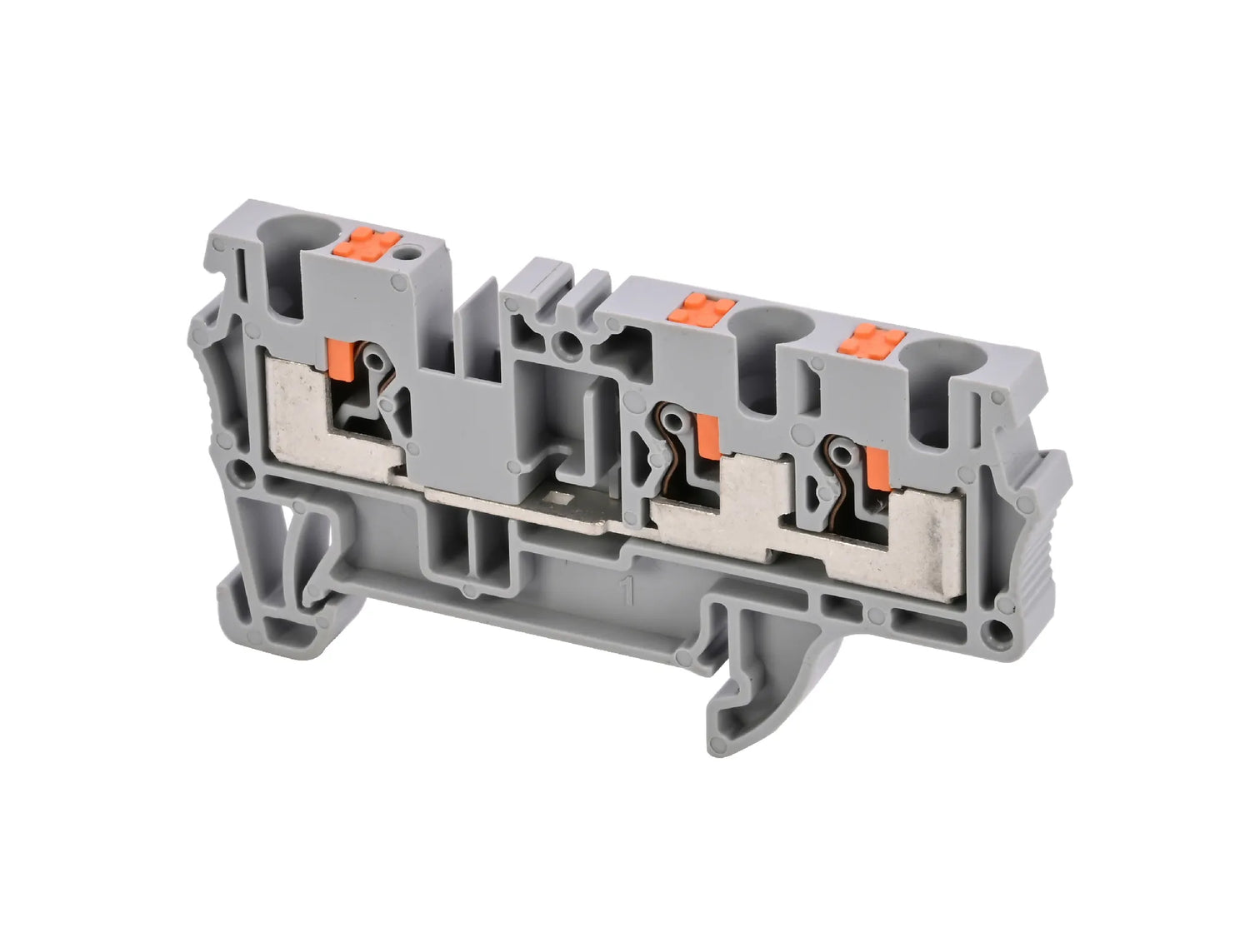

TBP4X1-2 MODULAIRE KLEMMEN MET PUSH-IN KLEMMING

€ 87,47

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • Zelfdovingsklasse volgens UL 94: V2
  • hechtingstest op ondergrond (geslaagd): 🗹 Ja
  • doorsnede flexibele geleider (voorgeïsoleerde kabelschoen): 0,14 ÷ 4,00 mm²
  • doorsnede flexibele geleider: 0,14 ÷ 4,00 mm²
  • test temperatuurverhoging (geslaagd): 🗹 Ja
  • maximale AC/DC spanning (IEC EN 60947-7-1): 1000,00 V
  • doorsnede geleider/ingestelde waarde kracht voor trektest:
    ◦ 0.2 mm²/10 N
    ◦ 4 mm²/60 N
    ◦ 6 mm²/80 N
  • overspanningstest (geslaagd): 🗹 Ja
  • doorsnede starre geleider: 0,08 ÷ 6,00 mm²
  • nominale spanning (UL 1059): 600,00 V
  • thermische test (geslaagd): 🗹 Ja
  • test spanningsval (geslaagd): 🗹 Ja
  • standaard CSA: C22.2 NO 158
  • setpoint van de overspanningstest: 9,80 kV
  • doorsnede flexibele geleider (twee geleiders met dezelfde doorsnede): 0,50 mm²
  • dichtheidstest bij spanning netfrequentie (geslaagd): 🗹 Ja
  • maximale stroom bij nominale doorsnede (IEC EN 60947-7-1): 32,00 A
  • test kortsluitstabiliteit (geslaagd): 🗹 Ja
  • doorsnede flexibele geleider (eindhuls): 0,14 ÷ 4,00 mm²
  • UL-norm: 1059
  • mate van vervuiling: 3,00
  • maximale stroom bij nominale doorsnede (UL 1059): 30,00 A
  • test oppervlakte-ontvlambaarheid (geslaagd): 🗹 Ja
  • Bereik kabeldoorsnede: 4,00 mm²
  • aantal aansluitingen: 3,00
  • aantal niveaus: 1,00
  • Kleur: grijs
  • Toepassingsgebied:
    â—¦ Laadstations
    â—¦ Elektrische en automatiseringsapparatuur
    â—¦ Elektrische kasten
    â—¦ OEM-
    ◦ Fotovoltaïsch
    â—¦ Windturbines
    â—¦ Windturbines
    â—¦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Halogeenvrij: 🗹 Ja
  • Striplengte van de kabel: 10,00 mm
  • Materiaal van het lichaam geleider: SS
  • Aanwezige markeringen:
    â—¦ fabrieksmarkering
    â—¦ Catalogusnummer Cembre
    â—¦ certificeringen
    â—¦ technische gegevens
  • breedte: 6,00 mm
  • lengte: 69,60 mm
  • hoogte: 36,00 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • aantal aansluitingen per niveau: 3,00
  • bevestigingsklemmen:
    â—¦ ECL1
    â—¦ ECL2
  • interne cilindrische kaliber: A3
  • plaatje: MG-CPM-01 / 41095
  • kortsluitingstest doorsnede geleider: 4,00 mm²
  • korte-duurstroom: 0,48 kA
  • bruggen:
    â—¦ SL6-2
    â—¦ SL6-3
    â—¦ SL6-4
    â—¦ SL6-5
    â—¦ SL6-6
    â—¦ SL6-10
  • technologie kabelafsluiting: indruk
  • eindafdekking: ECP4X1-2
  • Relatieve vochtigheid opslag: 45,00 ÷ 55,00
  • nominale piekspanning: 8,00 kV
  • type bevestiging (DIN-rail):
    â—¦ TS 35/7.5
    â—¦ TS 35/15
  • overspanningscategorie: III
  • buigtest (geslaagd): 🗹 Ja
  • weerstand tegen verwijdering vanaf DIN-rail: 1,00 N
  • ingestelde waarde houdspanning bij netfrequentie: 2,20 kV
  • open zijde: 🗹 Ja
  • rotatiesnelheid van buigtest: 9,00 r/min
  • maximale vereisten voor spanningsval: 3,20 mV
  • toeren buigtest: 135,00
  • hoogte met NS 35/7,5: 36,90 mm
  • specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
  • toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
  • deel/gewicht van de geleider voor buigtest:
    ◦ 0.2 mm²/0.2 kg
    ◦ 4 mm²/0.9 kg
    ◦ 6 mm²/1.4 kg
  • hoogte met NS 35/15: 44,40 mm
  • trektest (geslaagd): 🗹 Ja

DIN-RAIL MEERADERIG KLEMMENBLOK, PUSH-IN VERBINDING, DOORSNEDE 4MM2 GRIJS
