SKU: TBSG50

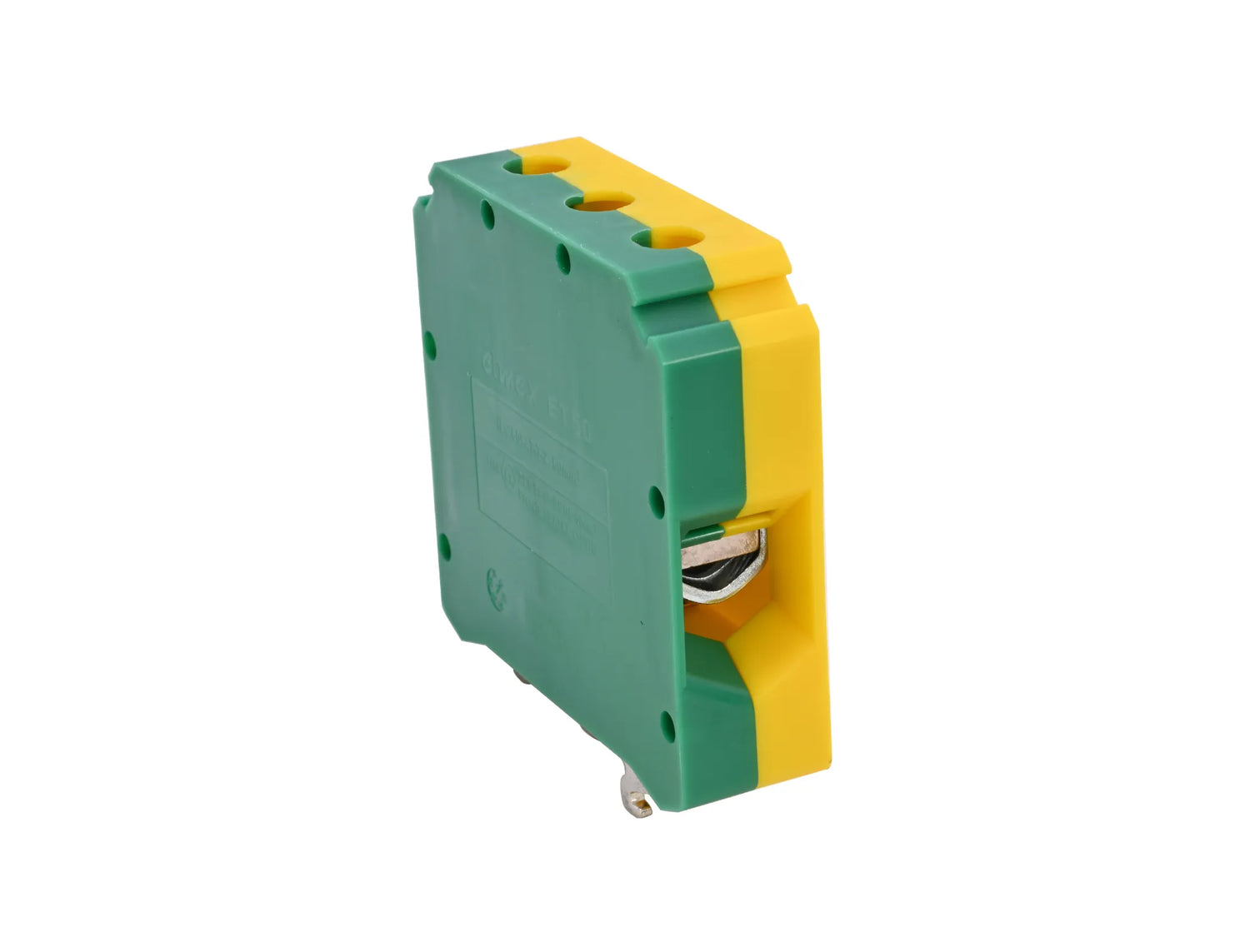

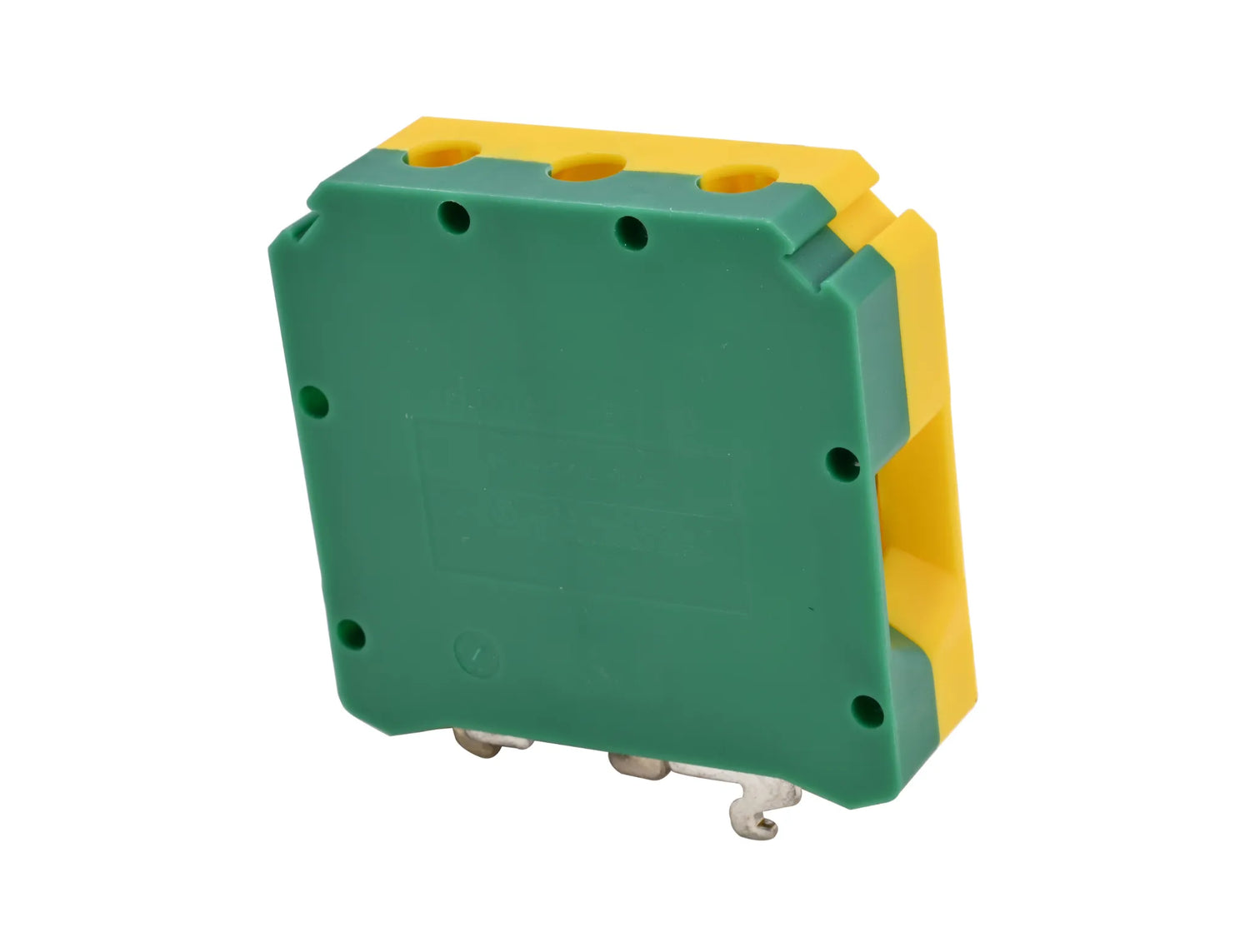

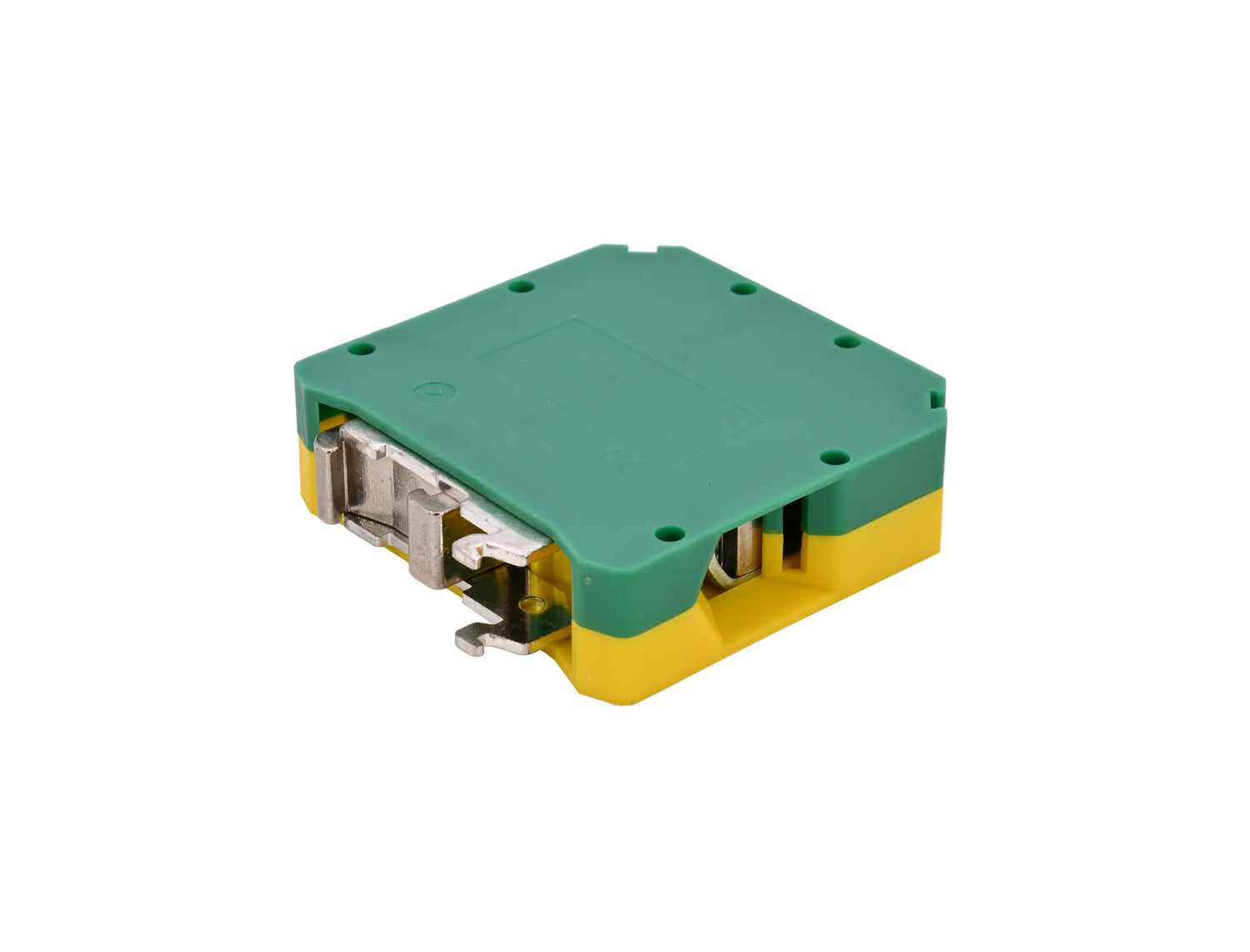

TBSG50 MODULAIRE SCHROEFKLEMMEN

€ 109,52

Exclusief belasting

Verzending berekend bij het afrekenen.

Pakket

10 stuks (€ 10,9520 / Stuk)

Productvarianten

Gegevensblad: Download

Technische informatie

Zelfdovingsklasse volgens UL 94: V2
doorsnede starre geleider: 16,00 ÷ 50,00 mm²
doorsnede flexibele geleider: 16,00 ÷ 50,00 mm²
doorsnede flexibele geleider (voorgeïsoleerde kabelschoen): 16,00 ÷ 50,00 mm²
mate van vervuiling: 3,00
standaard CSA: C22.2 NO 158
UL-norm: 1059
aantal aansluitingen: 2,00
aantal niveaus: 1,00
Kleur: geel en groen
Toepassingsgebied:
◦ Laadstations
◦ Elektrische en automatiseringsapparatuur
◦ Elektrische kasten
◦ OEM-
◦ Fotovoltaïsch
◦ Windturbines
◦ Windturbines
◦ Elektrische systemen
Gebruiksomstandigheden: statisch, binnen
Typegoedkeuringen: 🗹 Ja
Maximale bedrijfstemperatuur: 130,00 °C
Minimale bedrijfstemperatuur: -60,00 °C
Halogeenvrij: 🗹 Ja
Striplengte van de kabel: 20,00 mm
Materiaal van het lichaam geleider: CRCA
Aanwezige markeringen:
◦ fabrieksmarkering
◦ Catalogusnummer Cembre
◦ certificeringen
◦ technische gegevens
breedte: 20,50 mm
Aanhaalmoment: 8,00 Nm
lengte: 71,00 mm
hoogte: 75,80 mm
Type aanscherping: indirect
Borgschroef: 🗹 Ja
Materiaal van het isolerende lichaam: Polyamide PA6.6
Opslagtemperatuur: -20,00 ÷ 65,00 °C
Spoed schroef: M6
aantal aansluitingen per niveau: 2,00
bevestigingsklemmen:
◦ ECL1
◦ ECL2
interne cilindrische kaliber: A10/B10
plaatje: MG-CPM-01 / 41090N
kortsluitingstest doorsnede geleider: 50,00 mm²
korte-duurstroom: 6,00 kA
technologie kabelafsluiting: schroef
nominale piekspanning: 8,00 kV
type bevestiging (DIN-rail):
◦ TS 35/7.5
◦ TS 35/15
◦ TS 32
hoogte met NS 35/7,5: 76,30 mm
hoogte met NS 35/15: 83,30 mm

DIN-RAIL KLEMMENBLOK VOOR AARDINGSNETWERKEN, SCHROEVEN, DOORSNEDE 50MM2

TBSG50 prod-dx

TBSG50 MODULAIRE SCHROEFKLEMMEN

€ 109,52

Pakket

10 stuks (€ 10,9520 / Stuk)

DIN-RAIL KLEMMENBLOK VOOR AARDINGSNETWERKEN, SCHROEVEN, DOORSNEDE 50MM2

Certifications

Gewicht

1900 g
