SKU: TBS4-L2

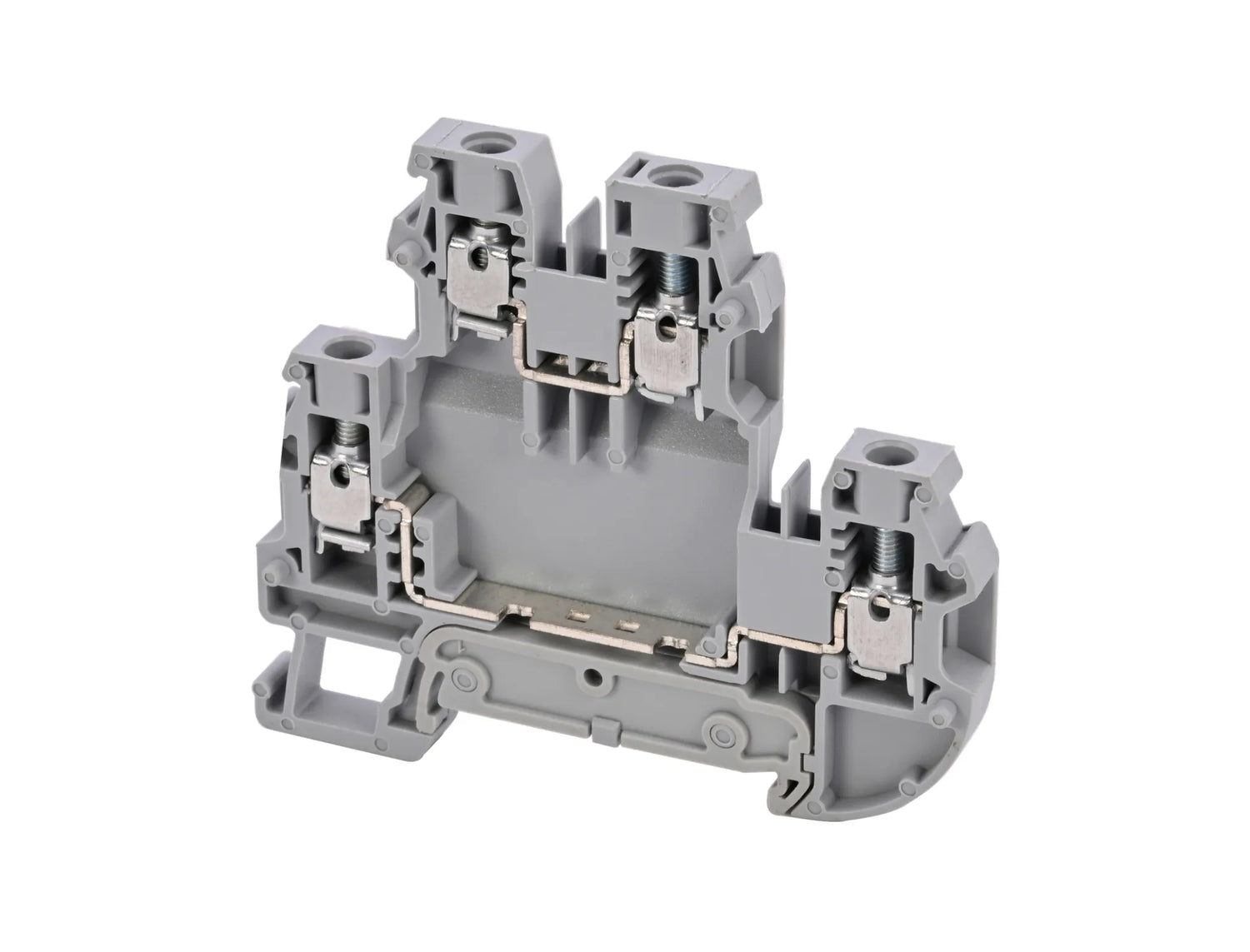

TBS4-L2 MODULAIRE SCHROEFKLEMMEN

€ 121,45

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • aantal aansluitingen: 4,00
  • aantal niveaus: 2,00
  • Kleur: grijs
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Striplengte van de kabel: 8,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 6,00 mm
  • Aanhaalmoment: 0,50 Nm
  • lengte: 71,00 mm
  • hoogte: 62,50 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M3
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A3
  • plaatje: MG-CPM-01 / 41095
  • kortsluitingstest doorsnede geleider: 4,00 mm²
  • korte-duurstroom: 0,48 kA
  • bruggen:
    ◦ SL6-2
    ◦ SL6-3
    ◦ SL6-4
    ◦ SL6-5
    ◦ SL6-6
    ◦ SL6-10
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC2.5-10
  • nominale piekspanning: 6,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
  • overspanningscategorie: III
  • buigtest (geslaagd): 🗹 Ja
  • weerstand tegen verwijdering vanaf DIN-rail: 1,00 N
  • ingestelde waarde houdspanning bij netfrequentie: 2,00 kV
  • open zijde: 🗹 Ja
  • rotatiesnelheid van buigtest: 9,00 r/min
  • maximale vereisten voor spanningsval: 3,20 mV
  • toeren buigtest: 135,00
  • hoogte met NS 35/7,5: 63,10 mm
  • specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
  • toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
  • deel/gewicht van de geleider voor buigtest:
    ◦ 0.2 mm²/0.2 kg
    ◦ 4 mm²/0.9 kg
    ◦ 6 mm²/1.2 kg
  • hoogte met NS 35/15: 70,60 mm
  • trektest (geslaagd): 🗹 Ja
  • potentieel: 2,00

DIN-RAIL KLEMMENBLOK VOOR AARDINGSNETWERKEN, TWEE NIVEAUS, SCHROEVEN, DOORSNEDE 4MM2

Onze collecties

TBS4-L2 prod-dx

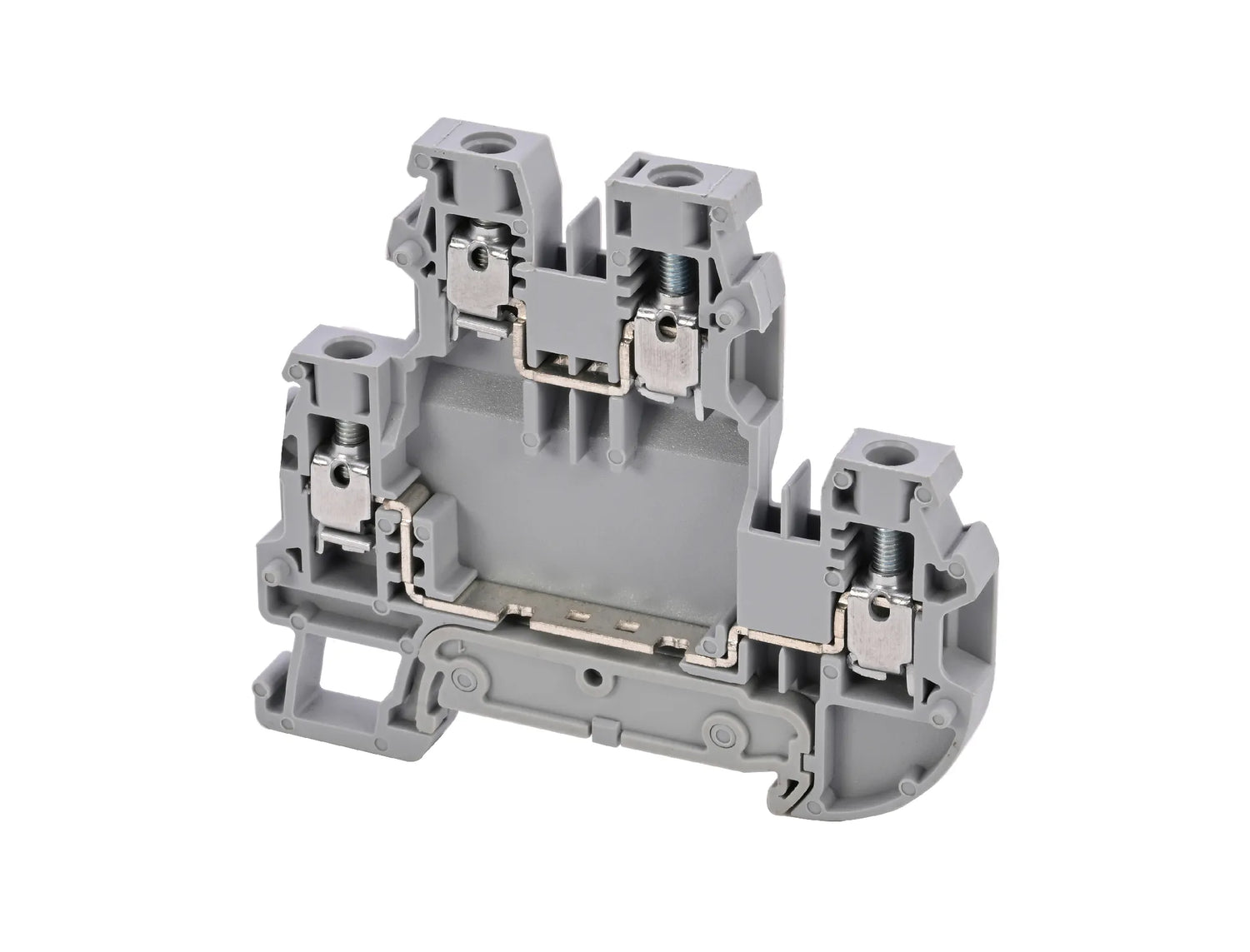

TBS4-L2 MODULAIRE SCHROEFKLEMMEN

€ 121,45

Pakket

  • 100 stuks (€ 1,2145 / Stuk)
DIN-RAIL KLEMMENBLOK VOOR AARDINGSNETWERKEN, TWEE NIVEAUS, SCHROEVEN, DOORSNEDE 4MM2

Gewicht

1930 g

Technische informatie

  • aantal aansluitingen: 4,00
  • aantal niveaus: 2,00
  • Kleur: grijs
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Striplengte van de kabel: 8,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 6,00 mm
  • Aanhaalmoment: 0,50 Nm
  • lengte: 71,00 mm
  • hoogte: 62,50 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M3
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A3
  • plaatje: MG-CPM-01 / 41095
  • kortsluitingstest doorsnede geleider: 4,00 mm²
  • korte-duurstroom: 0,48 kA
  • bruggen:
    ◦ SL6-2
    ◦ SL6-3
    ◦ SL6-4
    ◦ SL6-5
    ◦ SL6-6
    ◦ SL6-10
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC2.5-10
  • nominale piekspanning: 6,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
  • overspanningscategorie: III
  • buigtest (geslaagd): 🗹 Ja
  • weerstand tegen verwijdering vanaf DIN-rail: 1,00 N
  • ingestelde waarde houdspanning bij netfrequentie: 2,00 kV
  • open zijde: 🗹 Ja
  • rotatiesnelheid van buigtest: 9,00 r/min
  • maximale vereisten voor spanningsval: 3,20 mV
  • toeren buigtest: 135,00
  • hoogte met NS 35/7,5: 63,10 mm
  • specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
  • toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
  • deel/gewicht van de geleider voor buigtest:
    ◦ 0.2 mm²/0.2 kg
    ◦ 4 mm²/0.9 kg
    ◦ 6 mm²/1.2 kg
  • hoogte met NS 35/15: 70,60 mm
  • trektest (geslaagd): 🗹 Ja
  • potentieel: 2,00
