SKU: TBS16

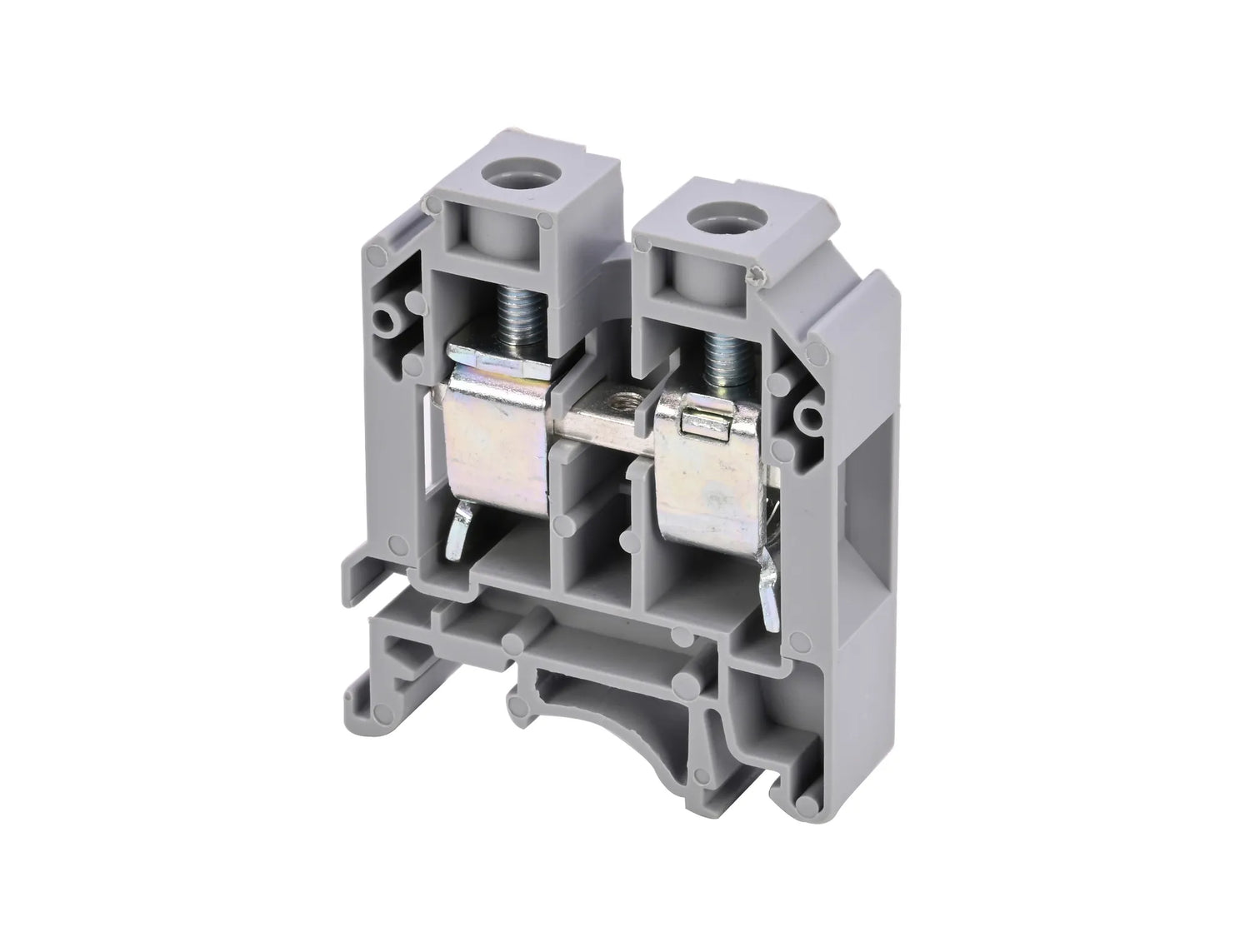

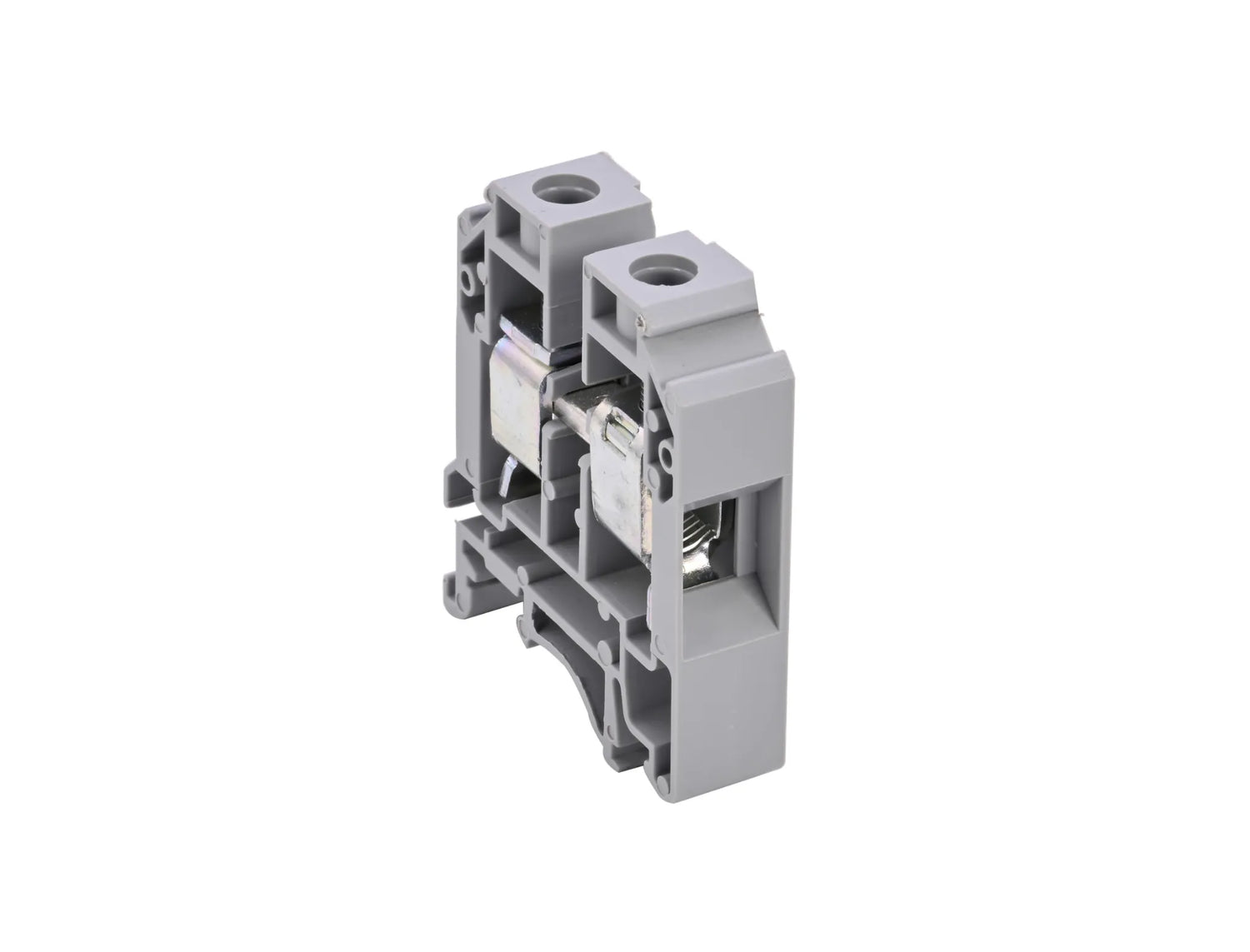

TBS16 MODULAIRE KLEMMEN MET SCHROEFKLEMMING

€ 57,75

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • Bereik kabeldoorsnede: 16,00 mm²
  • aantal aansluitingen: 2,00
  • aantal niveaus: 1,00
  • Kleur: grijs
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Striplengte van de kabel: 10,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 12,00 mm
  • Aanhaalmoment: 1,20 Nm
  • lengte: 44,50 mm
  • hoogte: 52,00 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M4
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A7/B7
  • plaatje: MG-CPM-01 / 41090N
  • kortsluitingstest doorsnede geleider: 16,00 mm²
  • korte-duurstroom: 1,92 kA
  • bruggen:
    ◦ SL16S-2
    ◦ SL16S-4
    ◦ SL16S-5
    ◦ SL16S-10
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC16
  • nominale piekspanning: 8,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
    ◦ TS 32
  • overspanningscategorie: III
  • buigtest (geslaagd): 🗹 Ja
  • weerstand tegen verwijdering vanaf DIN-rail: 5,00 N
  • ingestelde waarde houdspanning bij netfrequentie: 2,20 kV
  • open zijde: 🗹 Ja
  • rotatiesnelheid van buigtest: 9,00 r/min
  • maximale vereisten voor spanningsval: 3,20 mV
  • toeren buigtest: 135,00
  • hoogte met NS 35/7,5: 53,00 mm
  • specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
  • toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
  • deel/gewicht van de geleider voor buigtest:
    ◦ 6 mm²/1.4 kg
    ◦ 16 mm²/2.9 kg
    ◦ 25 mm²/4.5 kg
  • hoogte met NS 35/15: 60,50 mm
  • potentieel: 1,00

DIN-RAIL KLEMMENBLOK, SCHROEVEN, DOORSNEDE 16MM2 GRIJS

Onze collecties

TBS16 prod-dx

TBS16 MODULAIRE KLEMMEN MET SCHROEFKLEMMING

€ 57,75

Pakket

  • 50 stuks (€ 1,1550 / Stuk)
DIN-RAIL KLEMMENBLOK, SCHROEVEN, DOORSNEDE 16MM2 GRIJS

Gewicht

1380 g

Technische informatie

  • Bereik kabeldoorsnede: 16,00 mm²
  • aantal aansluitingen: 2,00
  • aantal niveaus: 1,00
  • Kleur: grijs
  • Toepassingsgebied:
    ◦ Laadstations
    ◦ Elektrische en automatiseringsapparatuur
    ◦ Elektrische kasten
    ◦ OEM-
    ◦ Fotovoltaïsch
    ◦ Windturbines
    ◦ Windturbines
    ◦ Elektrische systemen
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 130,00 °C
  • Minimale bedrijfstemperatuur: -60,00 °C
  • Striplengte van de kabel: 10,00 mm
  • Materiaal van het lichaam geleider: CRCA
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ technische gegevens
  • breedte: 12,00 mm
  • Aanhaalmoment: 1,20 Nm
  • lengte: 44,50 mm
  • hoogte: 52,00 mm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polyamide PA6.6
  • Opslagtemperatuur: -20,00 ÷ 65,00 °C
  • Spoed schroef: M4
  • aantal aansluitingen per niveau: 2,00
  • bevestigingsklemmen:
    ◦ ECL1
    ◦ ECL2
  • interne cilindrische kaliber: A7/B7
  • plaatje: MG-CPM-01 / 41090N
  • kortsluitingstest doorsnede geleider: 16,00 mm²
  • korte-duurstroom: 1,92 kA
  • bruggen:
    ◦ SL16S-2
    ◦ SL16S-4
    ◦ SL16S-5
    ◦ SL16S-10
  • technologie kabelafsluiting: schroef
  • eindafdekking: EC16
  • nominale piekspanning: 8,00 kV
  • type bevestiging (DIN-rail):
    ◦ TS 35/7.5
    ◦ TS 35/15
    ◦ TS 32
  • overspanningscategorie: III
  • buigtest (geslaagd): 🗹 Ja
  • weerstand tegen verwijdering vanaf DIN-rail: 5,00 N
  • ingestelde waarde houdspanning bij netfrequentie: 2,20 kV
  • open zijde: 🗹 Ja
  • rotatiesnelheid van buigtest: 9,00 r/min
  • maximale vereisten voor spanningsval: 3,20 mV
  • toeren buigtest: 135,00
  • hoogte met NS 35/7,5: 53,00 mm
  • specifieke optische dichtheid van de rook (geslaagd): 🗹 Ja
  • toxiciteit van de verbrandingsgassen (geslaagd): 🗹 Ja
  • deel/gewicht van de geleider voor buigtest:
    ◦ 6 mm²/1.4 kg
    ◦ 16 mm²/2.9 kg
    ◦ 25 mm²/4.5 kg
  • hoogte met NS 35/15: 60,50 mm
  • potentieel: 1,00
