SKU: Z16-5ND

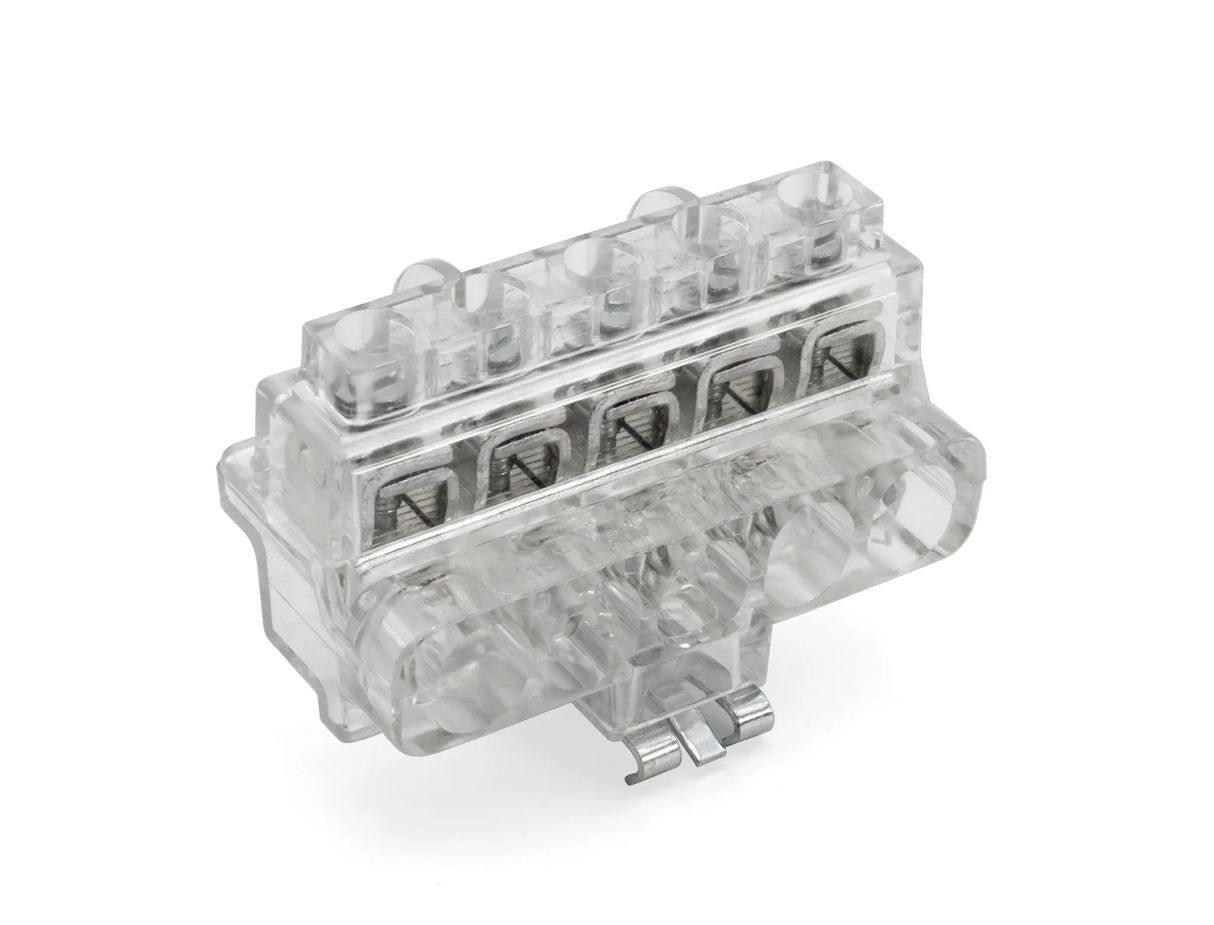

Z16-5ND Unipolaire aansluitblokken

€ 33,08

Exclusief belasting

Verzending berekend bij het afrekenen.
Pakket

Gegevensblad: Download

Technische informatie

  • IP-beschermingsklasse: IP20
  • Referentienorm:
    ◦ EN 60998-1
    ◦ EN 60998-2-1
  • Zelfdovingsklasse volgens UL 94: V0
  • Bereik kabeldoorsnede: 1,50 ÷ 16,00 mm²
  • Bedrijfsstroom: 100,00 A
  • Aantal takken: 5,00
  • Aantal polen: 1,00
  • Toepassingsgebied:
    ◦ Elektrische kasten
    ◦ Laadstations
    ◦ Installation of electrical systems
    ◦ 35 → Automation machine builders
  • Gebruiksomstandigheden: statisch, binnen
  • Typegoedkeuringen: 🗹 Ja
  • Maximale bedrijfstemperatuur: 85,00 °C
  • Striplengte van de kabel: 13,00 mm
  • Aanwezige markeringen:
    ◦ fabrieksmarkering
    ◦ Catalogusnummer Cembre
    ◦ certificeringen
    ◦ nominale doorsnede
    ◦ nominale spanning
    ◦ max bedrijfstemperatuur
  • Aanwezigheid vereenvoudigde ingang: 🗹 Ja
  • Minimale dikte oppervlaktebehandeling van het lichaam geleider: 3,00 µm
  • Type aanscherping: indirect
  • Borgschroef: 🗹 Ja
  • Materiaal van het isolerende lichaam: Polycarbonaat
  • Materiaal van het kooitje: elektrolytisch verzinkt gehard staal
  • Spoed schroef: M4
  • Bevestiging voor DIN-rail: 🗹 Ja
  • Breedte: 31,60 mm
  • Lengte: 61,00 mm
  • Hoogte: 38,00 mm
  • Materiaal van het aanscherpelement: elektrolytisch verzinkt gehard staal
  • Koppel van het aanhaalmoment: 2,00 Nm
  • Oppervlaktebehandeling van het aanscherpelement: elektrolytisch verzinkt gehard
  • Kleur van het isolerende lichaam: transparant
  • Geometrie van het aanscherpelement: sleufschroef
  • Verbindingscapaciteit van de takken:
    ◦ 1x16 mm² R/F 16 mm²
    ◦ 1x10 mm² R/F 16 mm²
    ◦ 1÷2x6 mm² R/F 16 mm²
    ◦ 1÷3x4 mm² R/F 16 mm²
    ◦ 1÷4x2.5 mm² R/F 16 mm²
    ◦ 1÷8x1.5 mm² R/F 16 mm²
    ◦ 1x16 mm² R/F
    ◦ 1x10 mm² R/F
    ◦ 1÷2x6 mm² R/F
    ◦ 1÷3x4 mm² R/F
    ◦ 1÷4x2.5 mm² R/F
    ◦ 1÷8x1.5 mm² R/F
  • Oppervlaktebehandeling van het plaatje: vertinnen
  • Materiaal van het plaatje: Koper
  • Oppervlaktebehandeling van het kooitje: elektrolytisch verzinkt gehard
  • Minimale dikte oppervlaktebehandeling van het plaatje: 3,00 µm
  • Nominale spanning: 450,00 V
  • Kortsluitstroom: 2,70 kA
  • Tijd kortsluitstroom: 1000,00 ms
  • Materiaal bevestiging voor DIN-rail: steel

Enkelpolig klemmenblok, met indirecte aanspanning, met DIN rail aansluiting, 5 richtingen doorsnede nominaal 16 mm²

Onze collecties

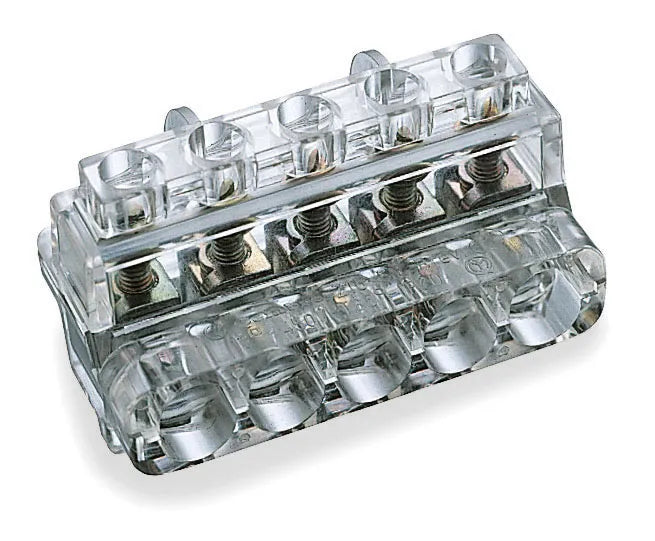

Z16-5ND prod-dx
